Mitkä ovat edut ja sovellukset neljä kerros ja kuusi kerrosta ei-Tactile Membrane Switch?

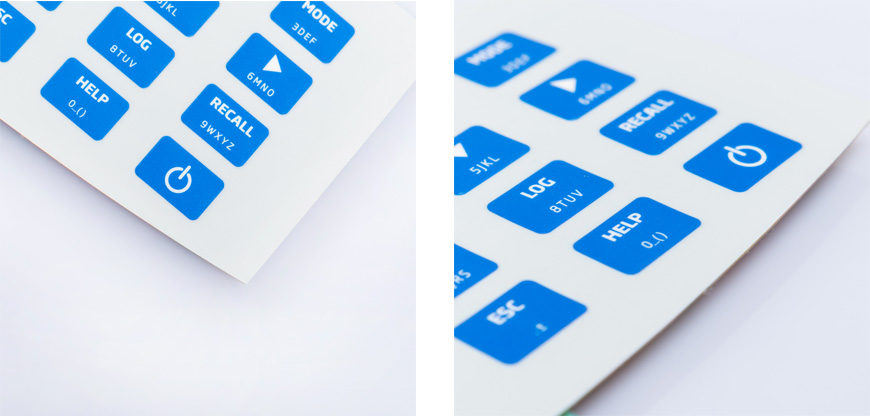

Johdanto

Ei-taktiilit kalvon kytkimet ovat nykyaikaisen elektroniikan kulmakivi, joka tarjoaa sekä toimivuutta että hienoa muotoilua. Nämä kytkimet ovat lähinnä kahdessa kokoonpanossa: nelisikerros- ja kuusikerrosrakenteissa, joista jokaisella on ainutlaatuisia ominaisuuksia. Tässä kirjoituksessa tarkastellaan näitä eroja ja valaisee niiden erityisiä sovelluksia ja etuja.

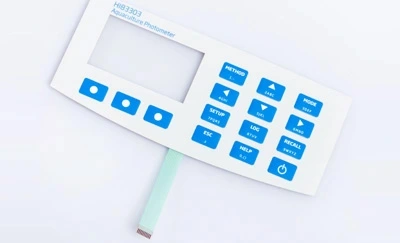

Nelikerroksen rakenne

Kuvaus ja komponentit

Nelikerroksen ei-taktiili kalvon kytkin koostuu tavallisesti graafisesta päällysteestä, välikohtauksesta, painettu piiri ja takaliimakerros. Tämä rakenne erottuu siitä, että se painaa johtavia hopeapisteitä paneelin takaosaan, jossa piiri sijaitsee kolmannessa kerroksessa.

Tärkeimmät erilaiset erot

1. Johtava reitti: Vakio nelisikerroksinen rakenne, koskettaminen päälle johtaa virtapiirin täydentämiseen, malli laajalti käytetään sen yksinkertaisuuden vuoksi.

2. Painotusnäkymät: Erityistä huomiota kiinnitetään painamiseen, muun muassa UV-pisteiden lisääminen, jotta estetään virtapiirin tahaton loppuunsaattaminen.

3. Avoimen paksuus: Liiman välikohtaus säilyy välillä 0,05– 0,1 mm.

4. Capacitive Circuit Option: Kustannustehokas variantti käyttää kapasiteettipiiriä. Vaikka tämä alentaa tuotantokustannuksia, se edellyttää enemmän tarkkuutta IC-suunnittelussa.

Kuusikerroksen rakenne

Kuvaus ja komponentit

Sitä vastoin kuusikerroksinen rakenne lisää kaksi kerrosta: jäykkä tukija ja taktiili kerros. Täällä johtavat hopeapisteet painetaan kolmannen kerroksen PET-piiriin, viides kerros isännöi standardipiiriä.

Tärkeimmät erilaiset erot

1. Circuit Stability: Sijoittaminen hopeapisteet ja lisäkerrokset kuuden kerroksen rakenne parantaa piirin vakautta.

2. Kustannusvaikutus: Vaikka vakaampi, tämä malli aiheuttaa korkeampia tuotantokustannuksia.

3. Kapasitiivinen piiri vaihtoehto: Samanlainen kuin neljän kerroksen rakenne, kapasiteettinen piiri vaihtoehto on saatavilla, tasapainottaminen ja kustannukset.

Vertaileva analyysi

Neljä kerrosta vs. kuusikerrosta

Ensisijainen ero on rakenteellinen monimutkaisuus ja piirin stabiilisuus. Kustannustehokkuuden vuoksi yleisesti käytetty nelisikerroksinen rakenne soveltuu hyvin hakemuksiin, joissa talousarvio ja yksinkertaisuus ovat keskeisiä. Toisaalta kuusikerroksinen rakenne, jolla on vakautta ja kestävyyttä, vastaa vaativampia ympäristöjä.

Oikean rakenteen valitseminen

Valintaan liittyviä huomioita

Näiden kahden rakenteen välinen valinta riippuu tekijöistä kustannusrajoituksista, sovellusympäristöstä ja erityisistä toiminnallisista vaatimuksista. Nelinkertainen rakenne on yleinen sen kustannustehokkaan luonteen vuoksi ja se on tyypillisesti suotuisa sovelluksissa, joissa kustannusvalvonta on ensisijainen etuoikeus. - Niin.

Päätelmät

Yhteenvetona voidaan todeta, että sekä nelisikerroksinen että kuusikerroksinen ei-taktiili kalvon kytkimillä on omat edunsaajansa ja sovelluksensa. Näiden erojen ymmärtäminen on ratkaisevan tärkeää, jotta suunnittelijat ja insinöörit tekevät tietoon perustuvia valintoja varmistaen oikean tasapainon kustannusten ja toiminnallisuuden välillä, ja esitys.
