Ohut elokuva kytkin: ohjausytimen nykyaikaisten elektronisten tuotteiden valvonta

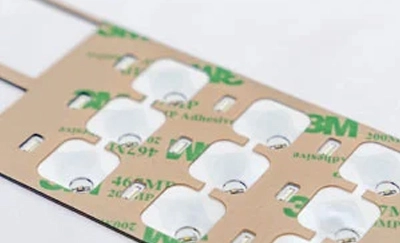

Kalvokytkin tyypillinen rakenne on monikerroksinen rakenne, joka koostuu eristysmateriaalista ja johtavasta materiaalista, jolla on tietty elastin Kaupunki. Se on tasainen, itsestään lukittuva painonnapin kytkin. Kalvokytkin valmistusprosessi tapahtuu enimmäkseen näytön tulostuksella. Etukäteen suunnitellun kosketuksen ja piirin mukaan johtava muste painetaan joustavaan polyesterikalvoon (PET), ja sitten painettu piirikalvo yhdistetään painettu joustava substraatti, PCB-levy tai muu paneelimateriaali. Perinteisiin mekaanisiin kytkimiin verrattunaKalvokytkimetOn yksinkertainen rakenne, kaunis ulkonäkö, erinomainen ympäristönkestävyys ja pitkä käyttöikä. Samalla, koska ainutlaatuinen rakenne kalvosukytkimet, ne edistävät elektronisten laitteiden kehittämistä kevyttä, ohutta, lyhyttä, pientä, Ja erittäin älykkäitä ohjeita.

Kalvokytkimien toiminnot ja sovellusalue

Kalvosukytkimet eivät ole vain uuden tyyppinen paneeli tai yksi kytkin komponentti, mutta uudenlainen elektroninen laite, joka perustuu kalvon paineanturien toimintaperiaatteeseen. Ne voidaan integroida koneen koko paneeliin tai käyttää toiminnallisina etiketeinä. Ne voivat myös toimia ulkonäkön koristeena tai yksinkertaisesti kytkinpainikkeina. Perustuen kalvopaineen anturien ytimeen ja mahdollisuuteen käyttää erilaisia substraattimateriaaleja, kalvokytkimet voivat saavuttaa monia erilaisia toimintoja. Nykyään ne näkyvät kodinkoneissa, 3C-elektroniikassa, autojen ohjauksissa ja muissa kentissä. Siksi,Muokatut kalvon kytkimetNiitä sopivasti kutsutaan sellaisten elektronisten laitteiden kokoonpanoksi, jotka yhdistävät toimivuutta ja koristelua.

Uutena elektronisena laitteena, vaikka kalvon kytkimien soveltaminen ja popularisointi kansainvälisillä markkinoilla alkoi 1980-luvulla, Teknologian kehityksen ja uusien materiaalien kehittämisen ja käyttöönoton myötä niiden käyttövalikoima on levinnyt eri aloille, kuten teollisuudelle, maataloudelle, puolustus, tieteellinen tutkimus, lääketieteellinen, Toimistoautomaatio, kodinkoneet ja lasten lelut. Varsinkin 2000-luvulle. 3C:n kuluttajaelektroniikan markkinat ovat johtaneet jatkuvan kehityksen kalvokset kohti miniaturisointia, älykkyyttä, ja monitoiminnallisuus.

Kalvokytkimien tekninen periaate

Kalvokytkimet ovat itse asiassa sarja taktiilikytkimiä, jotka vastaavat toimintaohjeiden lähettämisestä takapiirin Kone. Tavanomaisissa olosuhteissa, kytkimen ylä- ja alakerrosten välinen kosketus erotetaan eriytettynä ikkunoidun eristyksen la paksuuden vuoksi. kalvokytkin (vaikka yksikerroksinen piirirakenne, piirilevyt erotetaan sokkelin kaltaisella tavalla. Kun ulkoinen voima kohdistetaan paneelin tiettyyn painikkeeseen, kaksi kontaktia, jotka vastaavat painiketta heti sulkeutuvat. Samalla signaali lähetetään takapiiriin liitetyn pistoksen kautta, jolloin kone toimii ennalta asetettujen ohjeiden mukaisesti. Kun ulkoinen voima poistetaan, kalvokytkin perusmateriaalin elastisuuden vuoksi, kontaktit erottuvat nopeasti ja palautuvat. Tällä hetkellä signaalin syöttö on vahvistettu, eikä koneen työtilaan vaikuta kosketusten erottaminen.

PäätösMukautettu näppäimistön valmistajaUsein suunnitella nämä kalvon kytkimet täyttämään erityiset toimintavaatimukset ja käyttöliittymät, varmistamalla sekä toiminnallisuus että kestävyys eri sovelluksissa.
