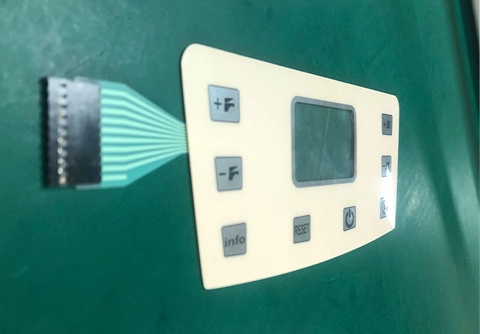

Hopea Flex Membrane kytkimet

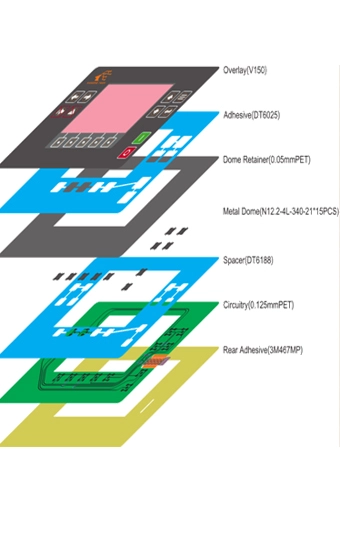

Overlay-polyesteri on yleensä ensimmäinen valinta kalvo kytkin paneelin materiaaleja, koska sen elämä on hieman pidempi kuin Polykarbonaatti. Jos se on pelkkä paneeli kalvokytkin sijasta, Lexan ja Polyester ovat myös hyvät valinnat. Päällyste on intuitiivisin muoto ihmis-koneen käyttöliittymä. Niceone-tech näyttää tulostusta tai digitaalista tulostusta materiaalin takaosaan, ja niitä voidaan myös käyttää yhdessä. Erityisvaatimukset, kuten peili hopea vaikutus, ovat myös mahdollisia.

Overlay liima-Kuten ensimmäinen kerros liimapaperi paneelin alle, Akryyliima käytetään yleensä, yleensä, paksuus on 0,125-0. 225 mm. Jos se on LGF-kalvon kytkin (LGF-kalvon kytkin) rakenne, paksuus saavuttaa joskus 0,64mm.

Tällä kerroksella on yleensä kolme toimintoa: se varmistaa, että Snap kupoli piirikerroksen ei muodosta sirpaleen liikkeen takia laukaisemisen ja sulkemisen, Tämä johtaa virtapiirin vikaantumiseen ja virtapiirin kulumiseen. 2. Käytä 0,1-0.125mm Polyester tulostus johtava muste, hiiliöljy, ja UV muste yläviivana. Tämä kerros rakenne voi myös olla kupera, jotta tahdista palautetta voidaan paremmin. 3. Voidaan käyttää ESD suojakerroksena.

Sekä ylä- että alaviivat painetaan johtavalla musteella, yleensä paksumpaa nauhaa käytetään erottamaan ylä- ja alaviivat välttämään suoraa johtumista kalvokytkin. Jos yläpiiriä käytetään vain kiinteänä kerroksena, silloin ylimääräisen yläpiirikerroksen alapiirikerroksen on oltava suurempi kuin 0,4 mm, Muuten paneeli puristaa sirpaleita, jotta ne tuntuisivat pahemmaksi. Ellei paneeli ole kupera, nelikerroksen rakenne on alle 0,4 mm.

Tämän kerrospiirin paksuus on yleensä 0,1-0.188mm. Se voidaan painaa musteella, hiiliöljyllä ja UV-musteella. Ledit voidaan asentaa myös. Jotkut kalvokytkin paneelit valitsevat kuparin fleksi tai tulostuspiirin piiriksi. Verrattuna Polyesteriin, niiden suorituskyky on vakaampi. Useammin sovelletaan lääketieteelliseen ja sotilaalliseen teollisuuteen. Jos se on kupari flex tai tulostuspiiri Board linjana, Niceone-tech voi jopa asentaa erilaisia osia linjalle.

On monia vaihtoehtoja, mutta yleisimmin käytetyt ovat 3M200MP sarja tai 3M300LSE. Eri tuotteiden mukaan kalvokytkin laminointi, Niceone-tech suosittelee 3M300LSE, jos se tarvitsee suurempaa viskositeettia.

Tätä kerrosrakennetta käytetään yleensä kalvokytkin viimeisenä kerroksena, joka voi tehdä kalvokytkin komponentin rakenteen täydellisemmäksi. Yleensä materiaalivalinta on AL, FR4, PC tai teräs. Jos AL on valittu, pähkinöitä tai jalkoja voidaan joskus lisätä tuotteen takaosaan.
