MIKÄ ON MEMBRANKIN LIITTY?

Kalvosukytkimet ovat yksinkertaisesti osa sähköisiä laitteita ja niitä pidetään usein käyttöliittyminä tai ihmisen ja koneiden välisinä liitännäisinä, helpotetaan käyttäjien syöttämistä sähköisten laitteiden käyttöä ja käyttäjien käyttämistä helpommin. Kalvokytkin voidaan kutsua myös kalvopaneeliksi. Kalvon näppäimitys toimittajana tarjoamme myös kalvon näppäimistön tai mukautettu membr ane kytkimet, joka on sähkökytkimet, jotka saavat virtapiirin päälle tai pois päältä vaihtamalla painetta. Yleensä koostuu polyesteristä, Leksaanista, polykarbonaattista, liima-aineesta, snap kupolista, liitin, johtava muste, hiilimuste, tai kuparipiiri.

TY_PRODUCTS

Oma Membraanin kytkinpaneeliluettelo

Omat
1. EMI/RFI; 2. IP65; 3. Hyvä hinta; 4. Vanteen kohokuvioitu; 5. miesliitin; 6. samettimateriaali.
Omat Lue lisää
Kalvon näppäimistön
1. EMI/RFI; 2. IP65; 3. hyvä hinta; 4. Vante kohokuvioitu; 5. miesliitin; 6. samettimateriaali.
Kalvon näppäimistön Lue lisää
Kalvokytkin ja kosketuspaneeli
1. Digitaalinen tulostus; 2. IP54; 3. Naisliitin; 4. kohokuvioitu; 5. Matti materiaali;
Kalvokytkin ja kosketuspaneeli Lue lisää
Metallikytkinti
1. Hyvä taktiili palaute; 2. Korkea elämäntyyli; 3. ZIF-liitin; 4. EL takavalaistuksena
Metallikytkinti Lue lisää
Taktiilit ja ei-Taktiili membraanin kytkimet
1. Hyvä taktiili palaute; 2. Korkea elämäntapa; 3. ZIF-liitin; 4. Näytön tulostus; 5. Kiiltävä ikkuna.
Taktiilit ja ei-Taktiili membraanin kytkimet Lue lisää
PCB membraanin kytkinti
1. Alhainen vastus; 2. korkea johtavuus; 3. Plating vaihtoehtoja voi olla tina-lyijy, nikkeli, tai kulta
PCB membraanin kytkinti Lue lisää
FPC membraanivaihti
1. Alhainen vastus; 2. korkea johtavuus; 3. Plating vaihtoehtoja voi olla tina-lyijy, nikkeli, tai kulta; 4. Zif liitin; 5. LGF rakenne
FPC membraanivaihti Lue lisää
Vedenpitävä kalvon kytkinti
1. IP67; 2. taktiili metalli kupoli; 3. Tyynyn kohokuvioitu graafinen päällys; 4. upotettu LED; 5. Kiiltävät ikkunat
Vedenpitävä kalvon kytkinti Lue lisää
Hopea Flex Membrane kytkimet
1. alempi hinta; 2. taktiili metalli kupoli; 3. Tyynyn kohokuvioitu graafinen päällys; 4. Upotettu LED; 5. 125 s FR4 tukipaneeli
Hopea Flex Membrane kytkimet Lue lisää
Digitaalinen tulostuskalvon kytkinti
1. Gradient värit; 2. avain elämä voi saavuttaa 1000000 kertaa; 3. Kosteuskestävä, vedenpitävä, kemiallisesti suojattu, ja kestää äärimmäisen sään.
Digitaalinen tulostuskalvon kytkinti Lue lisää
Rakenteet

Kolme yhteistä rakennetta membraanikytkimiä

Three Common Structures of Membrane Switches

Ylikirjoitus
Liimaa
Metalluku
Piirit
Backplane-valinta

Paneelimateriaalityypit:


Kaksi yleisimmin käytettyä materiaalia kalvokytkin paneelit ovat:PolyesteriJaPolykarbonaatti. Molemmilla näillä materiaaleilla on omat ominaisuudet, jotka tekevät ne sopiviksi tiettyihin sovelluksiin.

3M liima:3M tarjoaa laajan valikoiman liimaa, joita käytetään yleisesti kalvokytkimissä. Näihin kuuluvat paineherkkyysliimat, lämpökäyttöiset liimat ja UV parannettavat liimat. Kuten 3M467 ja 3M468.


Mustat liimat:Sitä käytetään usein taustavalokalvon kytkintuotteissa ja voi tehokkaasti estää valon vuodon ja estää ristivalaistuksen. Tämäntyyppinen teippi, kuten 3M9448AB, 3M5925VHB tai VHB musta liimateippi, jne.


Akryyliliima:Akryyliliimat ovat toisenlaisia lämpökäyttäviä liimaa, joka tarjoaa hyvän kiinnityksen, kemiallisen vastuksen ja lämpötilan kestävyyden. Kuten 3M7945,3M7959,3M7957tc.


Nelijalkaiset metallikulut.: Nämä kupolit ovat neljä jalkaa, jotka tarjoavat vakautta ja keskitetty voima. Ne tarjoavat hyvän taktiilin vastauksen ja niitä käytetään yleisesti sovelluksissa, jotka vaativat vahvaa taktiiliä palautetta.


Kolmio Metal kupolit: Nämä kupolit ovat kolme jalkaa ja tarjoavat pehmeämpi vastaus. Niitä käytetään yleisesti sovelluksissa, jotka edellyttävät kevyempää toimintavoimaa.


Pitkittä metallikupuolet: Nämä kupolit ovat pitkä muotoinen ja tarjoavat pidempää matkaa verrattuna muihin kupoliin. Niitä käytetään yleisesti sovelluksissa, jotka vaativat pidempää matkaa.


Pyöreä metalli kupolit: Nämä ovat yleisimpiä metalli kupolit. Ne tarjoavat hyvän vastauksen ja niitä käytetään erilaisissa sovelluksissa.

Hopea Flex Membrane kytkimet: Nämä ovat yleisin tyyppi kalvokytkin piirit. Ne on tehty polyesterikalvo, jossa on painettu johtava hopea muste. Hopean joustava kalvon kytkimet ovat joustavia, kustannustehokkaita ja soveltuvia useimpiin sovelluksiin.


Kupari Flex Membraanin kytkimet: Nämä piirit on valmistettu kuparipiireistä, jotka on laminoitu polyesterikalvoon. Kuparin fleksikalvon kytkimet tarjoavat suurempaa johtavuutta ja ovat kestävämpiä verrattuna hopeaa joustava kalvon kytkimiin. Ne ovat kuitenkin myös kalliimpia.


PCB-pohjaiset membraanin kytkimet: Nämä piirit on valmistettu jäykistä painetusta piirilevystä (PCB), jossa on polyesterikalvo. PCB-pohjaiset kalvon kytkimet tarjoavat korkeimman kestävyyden ja soveltuvat sovelluksiin, jotka vaativat jäykän piirin. Ne ovat kuitenkin myös kallein vaihtoehto.

Alumiinia: Tämä on kevyt ja kestävä materiaali, jota käytetään yleisesti takalevyihin. Se kestää korroosiota ja voidaan helposti koneistia ja räätälöidä.


Ruostumaton teräs: Tämä on vahva ja kestävä materiaali, joka kestää korroosiota ja hankautta. Se on alumiinia raskaampi ja sitä käytetään yleisesti sovelluksissa, jotka vaativat korkeamman kestävyyden.


Muovia: Tämä on kevyt ja kustannustehokas materiaali, jota käytetään yleisesti takalevyihin. Se on vähemmän kestävä kuin metalli, mutta soveltuu sovelluksiin, jotka eivät vaadi korkeaa kestävyyttä.

TY_REASONS

Mikä tekee Membraanivaihdon suosittuja?

01
Helppokäyttö
Membrane Switch on uskomattoman käyttäjäystävällisiä. Ne voidaan suunnitella sisällyttämään graafiset päällysteet, jolloin ne voivat käyttää jopa ensikertalaisille käyttäjille.
+
02
Luotettavuus
Nämä kytkimet tunnetaan luotettavuudestaan. Ne kestävät suuren määrän sykliä ilman kulumisen merkkejä.
+
03
Kestävyys
Membrane Switch ovat kestäviä kovia ympäristöjä, mukaan lukien äärimmäiset lämpötilat, kosteus, ja kemikaalit.
+
04
Monipuolisuus
Niitä voidaan räätälöidä laajan valikoiman sovelluksia, joten ne soveltuvat eri toimialoille.
+

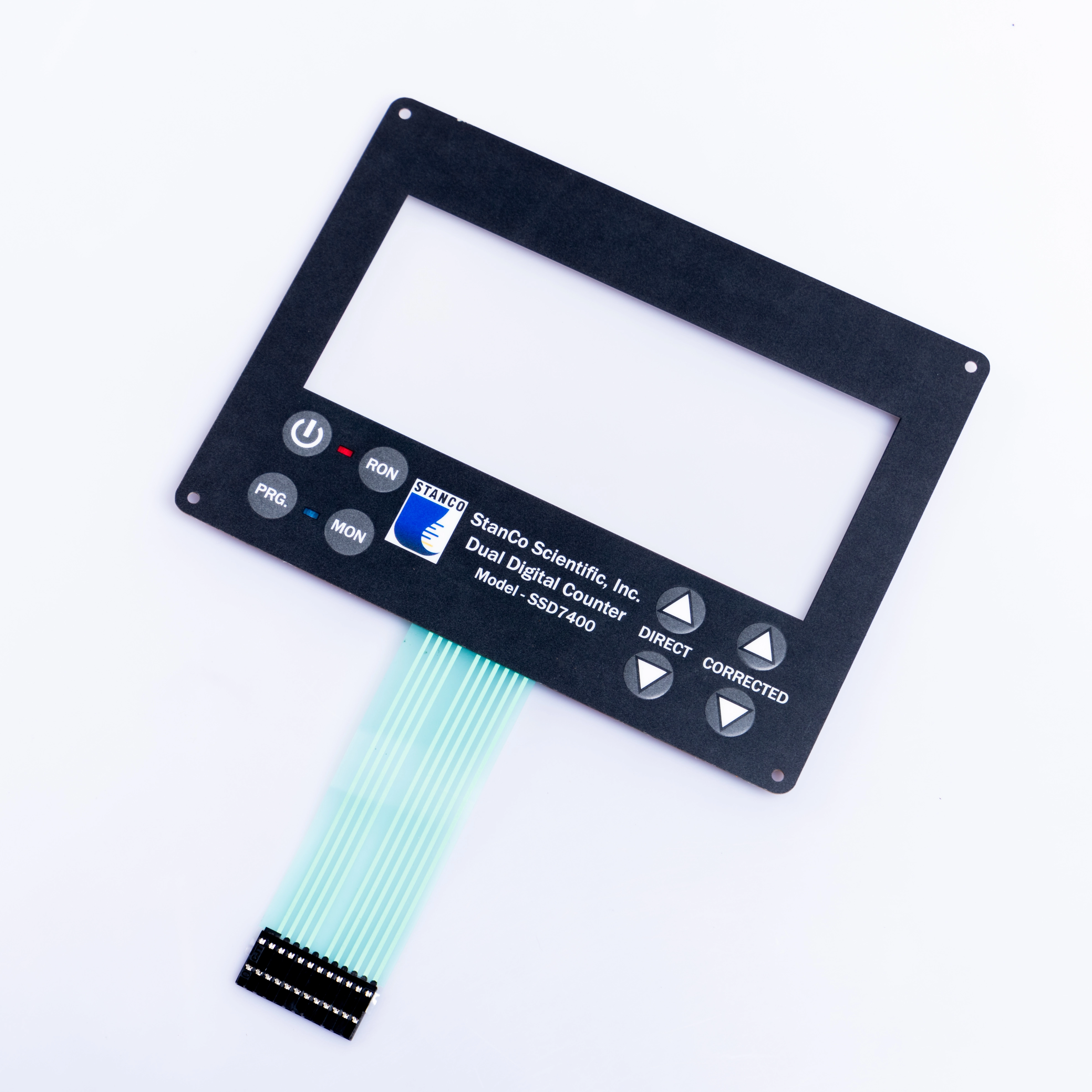

niceone tech membrane switch

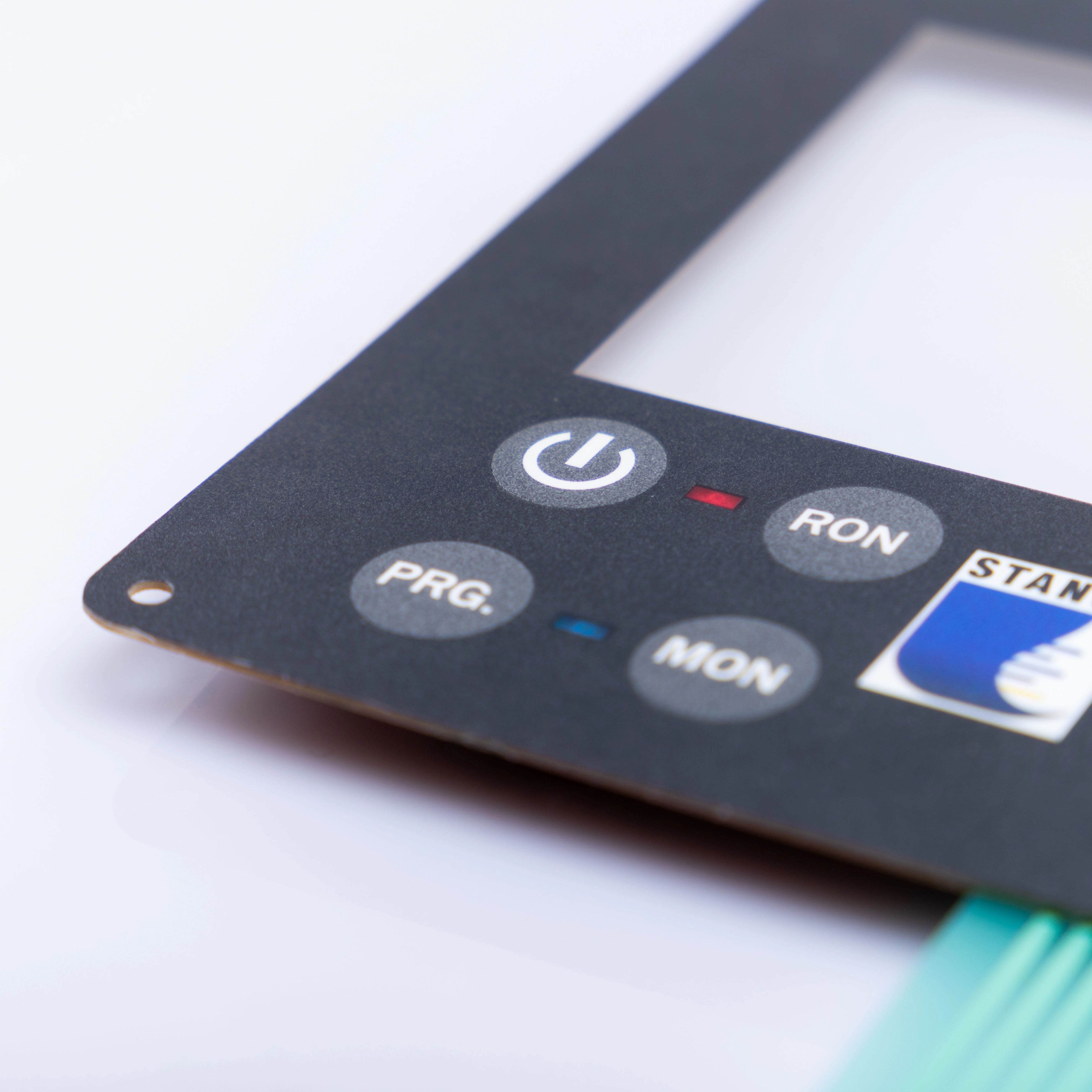

niceone tech membrane switch

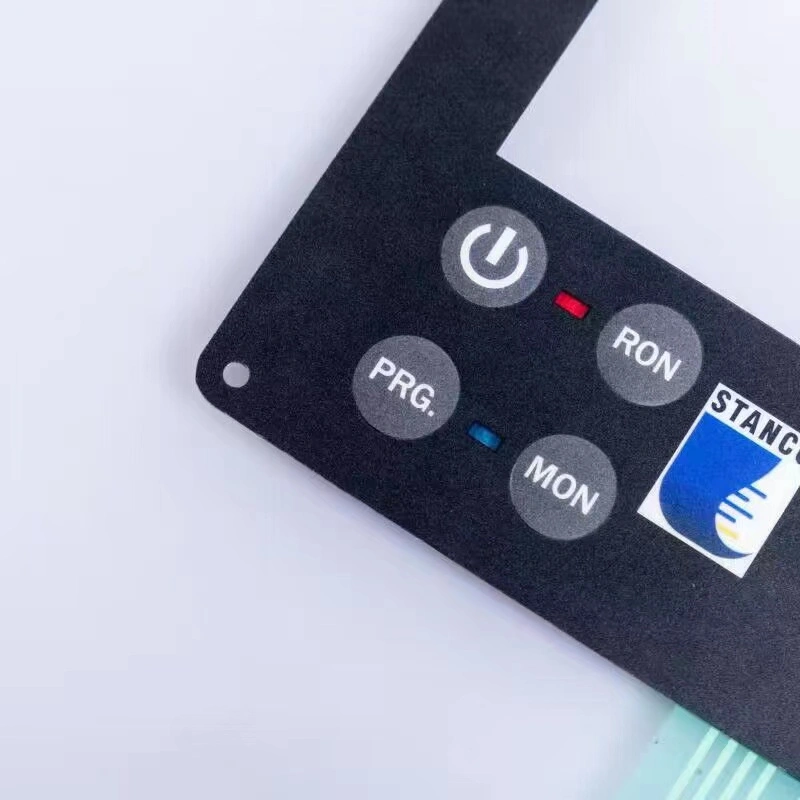

niceone tech membrane switch
Tuotteet

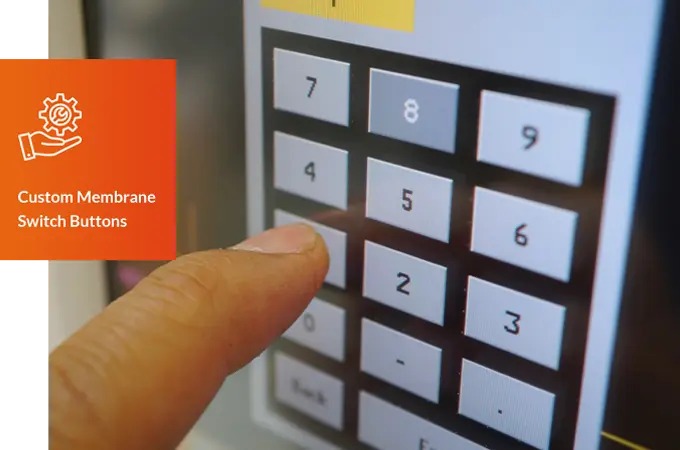

Mitä on mukautettu membrane kytkin painikkeet käytetään?

Mitä on mukautettu membrane kytkin painikkeet käytetään?

Kalvokytkimiä käytetään monenlaisissa elektronisissa laitteissa ja sovelluksissa. Tässä joitakin yleisiä käyttötarkoituksia kalvokytkimet:

  • Kuluttaja-elektroniikka

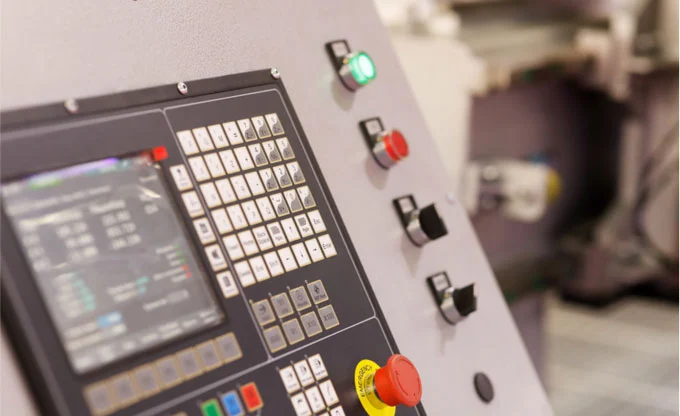

  • Teollisuuden ohjauspaneelit

  • Lääkintälaitteet

  • Autoteollisuus

  • Ilmailu ja ilmailu

  • Ilmaliikenteen hallinta- ja myyntipistejärjestelmät (POS)

  • Sotilaallinen ja puolustus

  • Laitteen ohjauspaneelit

  • Turvajärjestelmät

Tuotteet

Sähkötehokkuus

Työntekijännite

≤50V (DC)

Työpaikka

≤100mA

Kosketusresistenti

0,5~ 10Ω

Eristysresistenti

≥100MΩ (100V/DC)

Perusjännite

2 kV (DC)

Loop-kestävyys

≤50Ω, ≤150Ω, ≤350Ω

Painike elinkaarit

>0,5-1,0 miljoonaa kertaa

Painikkeen aivohalvaus

0,1–1,5 mm

Nappisyöte takaisin ajan

≤6ms

Hännän taittuminen

Ei rajaa

Työtilämpötila

-20. - 70.

Osakeympäristö

-40 r~


Tuotteet

Mitä erityisiä ominaisuuksia Voi Niceone-Tech Custom Membrane Switch painikkeet tarjota?

01
Taustavalo Membraanikytkin sivu-LED:
1 / 4

Monia työympäristöjä ja koneita käytetään heikossa valossa tai pimeässä olosuhteissa. Tällä hetkellä asiakas kysyi meiltä, voisimmeko ratkaista tämän ongelman. Tällä hetkellä suosittelemme kalvokytkimien käyttöä sisäisellä valaistuksella. Valitse EL-elokuvaksi valoohjailevyksi, Fiber Optics ja uudempi Light Guide Film (LGF) rakenne. Niceone-tech suosittelee LGF:tä. joka käyttää sivuvalaisimia ja ohjauspaneeleja, jotta tuotteella on pienempi tappio ja pitempiaika suhteessa EL-kalvon kytkin. Saatavana myös eri värejä.

Niceone-tech voi olla jopa 0,8mm. Nappien ja logojen kirkkaus ei ole vain yhtenäinen ja pitkäkestoinen, vaan vielä tärkeämpää, Voimme myös saada ne valaisemaan jokaisen painikkeen erikseen. Joskus voit myös käyttää kaksivärisiä tai RGB kolmivärisiä valoja päästäksesi

Yksi askel tekee tuotteesta kauniimman.

*Jos asiakas haluaa tuotteen olevan uudempi ja kauniimpi, Joskus voimme käyttää Epoksia yhdessä avaimien kanssa. Tekee siitä Epoxy LGF-kalvon kytkin.

Jos olet kiinnostunutTaustan valaistus membraanin kytkintiOta yhteyttä Niceone-techiin. Lähetämme näytteitä mahdollisimman pian.

Alla on kolme eri tyyppisiä valaisevia kalvon kytkimiä.

02
Kuituoptiikkaa
2 / 4

Kuituoptisen kalvon kytkimet ovat myös hyvä valinta taustavaloille. Optinen kuitumateriaali on hyvin ohut ja sitä voidaan käyttää kalvokytkin kiinteänä kerroksena. Samalla taktiili palaute on parempi lisäämättä kosketuspistettä. Elinajanodote on jopa 50 000 - 100 000 tuntia. Tärkein valonlähde on LED:

Optisen kuidun voimansiirto kalvokytkin täytyy sytyttää. Ja voi olla suurempi kuin pintaan kiinnitetty LED taustavalon alue. NapsauttaaKuitu Optiikka kalvon kytkin.Lisätietoja.

03
Elektroluminisentti (EL)
3 / 4

EL taustavalo ohjaa suurtaajuus ja alhainen teho. EL on hyvin ohut, se korvaa perinteisen valaistusteknologian, ja sitä käytetään laajalti erilaisissa elektronisissa lisävarusteissa. EL taustavalotuotteiden käyttöikä riippuu lähinnä ajojännitteestä, taajuudesta, lämpötilasta ja kosteudesta. Mutta useimmat EL-kalvon kytkimet voivat saavuttaa 4000 tuntia tai enemmän. EL-kalvon kirkkausTakavalaisinLieventää lineaarisesti alkuperäisestä toiminnasta. Tämä on myös väistämätön haitta suhteessa muihin taustavalon kytkinpaneeleihin.

Niceone-tech:n tarjoama EL-kalvekytkin ei aiheuta lämpö-, sähkö- ja EMI-ongelmia. Pääasiassa EL on useammin "kylmä" valaistusväline.


04
LED-valot
4 / 4

Yhteinen valo Emittely Diodes-kalvon kytkin (LED-kalvon kytkinti) Suhteellisen alhaiset kustannukset. Koska tämä teknologiakalvokytkin ei vastaa suuren alueen valaistusta, sitä käytetään enimmäkseen indikaatiotarkoituksiin. Se on suhteellisen vanha teknologia. Mutta käyttöikä on pitkä ja syvä asiakkaat rakastavat sitä.


Yleinen malli:

**Graafiset päällysteetDigitaalisesti ja/tai näyttö painettu takapuolelle. Vaikutus voidaan räätälöidä vaatimusten mukaan lukien lasi, metalli, puu ja kivi. Jos paneeli on kovemmassa ympäristössä, voimme käyttää jopa kovettunutta lasia ja ruostumatonta terästä. On erittäin tärkeää valita Overlay tulostus vaatimusten mukaisesti.

* Ikkuna tarvitsee raaka-aineita läpinäkyvä, huurtunut, läpinäkyvä tai värillinen. Kalvokytkin ikkuna on erilainen ja materiaalivalinta on myös hyvin erilainen. Kun ikkuna on suuri, ja sitä tarvitaan selvästi nähdä pohjasta LCD tai kosketusnäyttö. EBG-sarja on hyvä valinta, materiaali on naarmuuntuva. Jos se on vain paneeli, niin PC tai Lexan yläosa on myös toteutettavissa

* Selektiiviset tekstuurit ja UV kova pinta viimeistelyt

* Taktiili tai ei taktiili, snap kupoli tai ei snap kupoli.

* Tyyny vante-painotettu kalvon kytkin paneelit

* Optisesti kirkasta liimaa (OCA), nestemäinen Optisesti selkeä liima, ilmaväli

* EMI/RFI-suojaus

* Jäykät tukitoimet, kuten alumiini ja FR4 PEM asennuskiinnikkeet

* Standard liittimet kuten CJT, Nicomatic ja molx, jne.


Niceone-tech:n räätälöity kalvokytkimet ja kalvokytkin näppäimistöt. Kalvosukytkimiä käytetään monilla aloilla. Niceone-tech yhteenveto useista parhaista kalvovaihtoehdoista:

  • LääkintälaitteetJa laboratoriot ovat tärkeimmät markkinat. Niceone-tech tarjoaa räätälöityjä kalvon kytkimiä monimutkaisia vaatimuksia monille eurooppalaisille ja amerikkalaisille valmistajille. Lääketieteellisessä ympäristössä. materiaaleilla on joskus antibakteeriset vaikutukset ja helppokäyttöiset puhdistusominaisuudet. Samalla Niceone-tech soveltaa kalvokytkin takavalaistusta ja liimateknologiaa. Se voidaan tuottaa jopa digitaalisella painolla.

  • Teollisuuden valvontaKoska teollisuuslaitteet ovat vaativampia kosteuskestävyys ja UV-kestävyys, joten tuotteen vedenpitävät vaatimukset ja UV-vastuksen vaatimukset ovat suhteellisen korkeita. Materiaalivalinta voi viitataKalvokytkin suunnitteluohjeet, Uskon, että Niceone-techin laatimat materiaalit voivat auttaa sinua.

  • Terveys & kuntovälineetKoska se on usein syövytty hike, suola ja kosteus, materiaalin on kestettävä korroosiota. Kalvokytkimiä käytetään usein juoksumattoissa. Kalvosukytkimien käyttäminen suorituskyvyn ja ohjauksen optimoimiseksi on erittäin tärkeää kuntohenkilökunnalle.


Millä alalla olet?

Ota yhteyttä Niceone-tech tänään tai vieraile meilleTuotegalleriaKorkean suorituskyvyn varasto ja räätälöity kalvon kytkimet ainutlaatuisiin sovelluksiisi. Jos sinulla on kysyttävää, ota yhteyttä.Info@niceone-tech.com..

TY_FAQ

Membraanin kytkimet FAQ

Mistä kalvon kytkimet on tehty?

Kalvokytkimet valmistetaan useista materiaalikerroksista, mukaan lukien graafinen päällyste, yläpiirikerros, välikohtaus, alapiirikerros ja takaliimakerros.

Miten kalvon kytkimet toimivat?

Kun painaa kalvokytkin näppäintä, se taivuttaa ja ottaa yhteyttä alapiirikerrokseen. Virtapiirin valmiiksi ja signaalin lähettäminen laitteelle.

Mitkä ovat kalvon kytkimien etuja?

Kalvokytkimet ovat kestäviä, epäpuhtauksia ja helppo puhdistaa.

Mitkä ovat kalvon kytkimien haitat?

Kalvokytkimillä on joitakin muotoilun rajoituksia, ja ne ovat herkkiä äärimmäisille lämpötiloille ja UV-säteilylle.

Missä kalvosukytkimiä käytetään?

Kalvokytkimiä käytetään erilaisissa sovelluksissa, kuten kuluttajaelektroniikka, teollisuuslaitteet ja lääkinnälliset laitteet.

Tuotteet

Mitä mukava tekniikka voi tehdä?

Mitä mukava tekniikka voi tehdä?

Niceone-tech räätälöity kalvon kytkimiä eri asiakkaille käytetään laajalti eri toimialoilla, mahdollistaa poikkeuksellisen tuotesuunnittelun muita ihmis-kone-liitäntäratkaisuja varten.


Kalvokytkin jatkuvasti päivittää ja päivittää niiden teknologiaa, ja niiden kestävyys paranee vähitellen. Koska sen parempi suorituskyky ja edullinen hinta. Luotettavana ihmis-koneen käyttöliittymänä sitä suosivat yhä enemmän koti-, toimisto- ja teollisuussovellukset.


Niceone-tech muokata tiukasti tuotteita ISO9001-2015 -standardin mukaisesti ja investoi vuosittain paljon rahaa teknologian kehittämiseen. kalvokytkin parantaa tuotteiden, kuten suorituskyvyn, lisäarvoa, Elämä ja toiminta. Kalvokytkimme viedään suuria määriä eurooppalaisiin ja amerikkalaisiin maihin, joilla on vakaa laatu ja edulliset hinnat. Niceone-tech ymmärtää eurooppalaisten ja amerikkalaisten maiden standardit, joten tuotteet pystyvät aina vastaamaan ja ylittämään asiakkaiden odotuksia.
