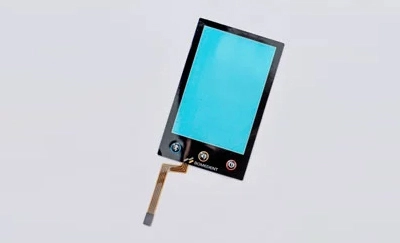

Ohutkalvon kytkin kokoonpanoprosessi

1. Ensimmäinen vaihe kalvokytkimien kokoonpanossa

Aseta painettu piiri uuniin ja paista 40 minuuttia 115 asteen lämpötilassa. (Huomaa: Painetut viivat piirin tulee kuivua luonnollisesti.) Leivonnan jälkeen koota yksinkertainen piiri ja testi lyhyitä piirejä, avoimia piirejä, liiallinen vastus, ja muita kysymyksiä.

2. Eristysnauhan levittäminen kalvokytkin pyrstön johdot

Testauksen jälkeen paistettu piirin kestävyys, käytetään laminointilaitetta käyttää kerros eristysteippiä hännän johtoon, alkaen ulosottoreiästä ja päällekkäinen hiilipasta 1 millimetrillä (Yritä välttää peittämästä painikkeita eristysteellä).

3. Muokkaaminen kalvokytkin pyrstöjohtoja

Johtajana.Mukautettu näppäimistön valmistajaEhdotamme, että kolmas askel on homeella iskemään pyrstöjohtoja. varmistamalla, että molemmat puolet hännän johdosta ovat tasaiset (kiinnittäkää erityistä huomiota pyrstöjohdot pienillä viivaväli). Näytteen luomiseksi käytetään liimaa, jolla on liimaa, linjaa se sisäpuolelle ulostuloreiän. ja liukuta se alas hännän reunaan, varmistaa, että viitin tarttuu takapuoleen piirin välttääkseen poistamasta hopeaa.

4. Luoda kalvokytkin voileipäkerros (näyte)

Sijoita kerros piirin tasainen oikean kokoinen voileipäkerros ja käyttää punch puhkaista keskuspiste piirin näppäintä Asemiin. Sitten käyttää kompassia piirtää 10mm halkaisija ympyrän keskipisteessä (johtuen muutoksen erityistapauksissa) Ja napauta sitä alas. Napauta terällä 2mm leveää venttiilipaikkaa eristyskerroksen pyöreän reiän väliin. Varmista, että on vähintään 3 yhdistettyä pyöreää reikää, ja vältä ylä- ja alapiirin leikkauspisteitä mahdollisimman paljon. Jos on leikkauspisteitä, sulje ne läpinäkyvällä liimalla. Joukkotuotanto, käytä muotti muodostaa muoto yhdessä vaiheessa.

5. Kokoaminen virtapiiri kalvokytkin.

Ensin, kiinnitä alapiiri lyöty pyrstöjohto voileipäkerrokseen. varmistaa, että hopea tahna pisteet on sijoitettu keskellä voileipä kerros reikä ilman ilmakuplia. Kiinnitä sitten yläpiiri. Varmista, että ylä- ja alapiirien sijoittaminen on suunniteltu ja yhteyspisteet eivät ole kumottu.

6. Levittämällä takana liimaa kalvon kytkimeen

Kiinnitetään esinäytetty selkäliima. Kun levitetään, hännänjohto on vedettävä ulos, ja liiman tulee peittää neljä kulmaa. Koko kiinnitysprosessin aikana ilmakuplia ei pitäisi olla.

7. Pintaliiman levittäminen kalvokytkineen

Kiinnitä esipaistettu kaksipuolinen liima yläpuoleenKalvon näppäimistöpiirin. Varmista, että kaksipuolisen liiman reiät ovat linjattuna keskeisten asentojen kanssa ja peitä 4 kulmat. (Kaksipuolisen liiman valmistusprosessi on sama kuin voileipäkerroksen. Jos paneelissa on merkittävä pullistuminen, ympyrät voidaan laajentaa, ja jousen lehden liima voidaan päästä 2mm pitkäksi nauhaksi.

8. Nyrkkeily aukot kalvokytkinen

Aseta romupaneeli yhdistettyyn piiriin, kohdista neljä kulmaa, ja suurentaa läpinäkyviä reikiä 1 mm:lla, jotta ne kiinnitetään yhdistettyyn piiriin. Käytä sitten sopivaa terää, jotta heidät lyö pois. Varo, ettet osu virtapiiriin lyönnin aikana.

9. Paneelin soveltaminen kalvokytkineen

Testattava paneeli Kohdista 4 kulmat, ja jos kaksipuolinen liima on ilmakuplia, tasoita ne pois. Tarkista, onko ikkuna suljettu, kun sitä sovelletaan läpinäkyvään ikkunaan. Kun olet levittänyt, suojaa läpinäkyvä ikkuna.

10. Kalvokytkin pyrstöjohtojen käsittely

Katkaise pyrstöjohdot. vahvistuksena levitetään 0,125 yksipuolista liima- PET-kerros. Niitä varten, jotka tarvitsevat päätteitä, paina pyrstölankaa, jolla päätettä päin niittaavalla neulalla.

11. Kalvon kytkimen muodostaminen

Leimaus on välttämätön prosessiKalvon kytkintuotteet, Ja tarkat mitat ovat tarpeen. Muottien suunnittelu varmistaa tämän. Mitat olisi säädettävä asiakkaan tarjoamien mittojen sekä paksuuden, koon perusteella, ja alustan muoto, jotta voidaan tuottaa tarkkoja rakenteellisia mittoja. Muottien laatu on avainasemassa muodostuneen kalvokytkin laatuun. Kun vaahtoavaa, homeen tulisi heijastaa kaikki alkuperäisen version kuviot. Korkealaatuista vaahtoamista tulisi tehdä lämmön puristuksella,Hich takaa, että koholla olevat mallit eivät ole epämuodostuneet ja niillä on syvyys ja kolmiulotteinen vaikutus.
