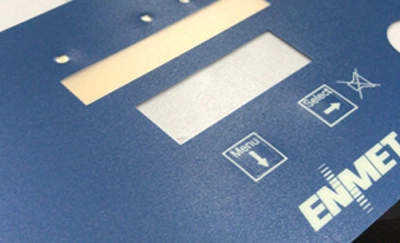

LED upotettu membrane kytkin näppäimillä on kaksi rakenteita LED-piiri ja alapiiri samassa kerrossa ja Erilaiset tasot

Saman LED-piirin ja alapiirin rakenne on suhteellisen yksinkertainen, mutta LED-ikkunan on oltava kupera, muuten. LED-lamppu nostaa paneelin, ja myös voimakas paine vaurioituu helposti. 0603 LED on lyhyempi, mutta tyyppi on pienempi. Sitä on vaikea juottaa. Korkeus 0806 LED on yleensä 0,8 mm. Lappu on suuri ja virtuaalijuotus on vähemmän; LED-piirin rakenne ja alapiirin eri kerrokset ovat suhteellisen monimutkaisia. Jos kalvokytkin näppäimistön paksuus on paksu, LED-ikkuna Ei tarvitse olla kupera.

On kahdenlaisiaVedenpitävä kalvo näppäimistönRakenteet. Vedenpitävä rakenne on yleensä suunniteltu siksakin upotettu rakenne. Yksi rakenne on sama materiaali. Valmis tuote jaetaan kahteen osaan, ja piiri osa on upotettu paneelin osaan muodostaakseen tuotteen. Tätä rakennetta käytetään yleisemmin, kunkin liimakerroksen on käytettävä vedenpitävää liimaa; toinen rakenne on ylä- ja alapiirien ja eristyskerroksen paksuuden käyttäminen, ja ulkorakenne kalvokytkin näppäimistö paneelin kanssa, piiri osa on upotettu sisään tehdä kokonaisuudessaan. Vedenpitävä liima voi yleensä käyttää 3M9495LE tai 3MGTM920.

Valon ohjaustyypin rakenne tarkoittaa sitä, että valoohjauslevy on upotettu tavanomaiseen kalvokytkinnäppäimistöön, ja sivuvalo LED-valoa käytetään painikkeen sytyttämiseen (käytetään myös EL- kylmää valoa). Kalvon kytkin näppäimistöä voidaan käyttää yöllä ja paikoissa, jossa ei ole riittävää valoa, joka on enemmän koristeellinen. Kun valmistetaan valoohjattu kalvokytkin näppäimistöjä, on tarpeen ottaa huomioon, että paneeli ja puolinKalvokytkin näppäimistönEi saa vuotaa valoa eikä valoa ristiin. Kaikissa kaksipuolisissa liimoissa on käytettävä mustaa liimaa. Lisättyä valooppaan, nappi tuntuu heikkenee, ja tiiviste lisätään painikkeen takaosaan paneelin parantaa tuntua.

Kaksinkertaisen rakenteen katsotaan käytettävän myös silloin, kun painikkeita on suuri määrä ja kokonaismuoto on pieni, Eikä ole tilaa johdoille. Se on suunniteltu ylä- ja alapiirirakenneksi. Tässä rakenteessa kiinnitetään erityistä huomiota lämmityksessä toteutettavaan taittoprosessiin ottaen huomioon käyttöikä Kasvun vaikutus mutkaan.

Jokaisella rakenteella on omat ominaisuutensa. Suunnittelun alussa valitaan sopivin rakenne korkealaatuisten tuotteiden tuottamiseen ja suurin osa käyttäjistä. Jos tarvitset kalvon kytkimiä, ota vapaasti yhteyttä Niceone-tech.Kalvojen näppäimistön valmistaja.
