Nopeassa teknologian maailmassa, käyttöliittymät ovat keskeisessä asemassa sähköisten laitteiden kanssa saumattoman vuorovaikutuksen varmistamisessa. Yksi tällainen innovatiivinen ratkaisu on matriisikalvon kytkin. Tämä artikkeli kaivaa monimutkaisia matriisi kalvon kytkimet, tutkien niiden sovelluksia, rakentamista, etuja, ja paljon muuta. Joten lähdetään tälle löytömatkalle.
Matrix-kalvojen kytkimet ovat mullistaneet käyttäjien vuorovaikutusta sähköisten laitteiden kanssa. ja kestävä ratkaisu tulohallintaa varten. Nämä kytkimet käyttävät matriisin asettelua käyttäjäliittymän kartoittamiseen, jolloin useita painikkeita voidaan integroida yhteen. Avaruustehokas kalvo. Tämä suunnittelu tarjoaa sekä yksinkertaisuutta että luotettavuutta, samalla tukee erilaisia sovelluksia eri toimialoilla.
Matriisin kokoonpano mahdollistaa monimutkaisten käyttöliittymien luomisen pienellä alueella, jolloin ne ovat ihanteellisia laitteille, joissa tilaa, kestävyyttä, ja tehokkuus ovat keskeisiä näkökohtia. Joko lääkinnällisissä laitteissa, ajoneuvon ohjauksissa tai kuluttajaelektroniikassa, Matriisikalvekytkimet ovat usein suositeltu valinta valmistajille, jotka haluavat parantaa käyttäjäkokemusta ja pienentää kokonaistuotantokustannuksia. s.
Matrix-kalvon kytkimet toimivat yksinkertaisen mutta tehokkaan periaatteen mukaisesti: jokainen kytkin on osa rivien ja sarakkeiden ruudusta tai matriisista. Käyttämällä tätä järjestelyä, useita kytkimiä voidaan kytkeä ilman, että yksittäiset johdot jokaiselle. Mekanismi toimii näin:
Matrix asettelu: matriisikalvon kytkin, johtavien jälkien rivit ja sarakkeet painetaan joustaville kerroksille. Jokainen avain tai painike liitännässä muodostuu rivin ja sarakkeen risteyksessä.
Näppäimen aktivointi: Kun painetta kohdistetaan tiettyyn painikkeeseen, se aiheuttaa vastaavan rivin ja sarakkeen yhdistämisen, Virtapiirin valmiiksi. Tämä lähettää signaalin laitteen ohjaimelle, joka aktivoi vastaavan toiminnon.
Skannaus ja purkaminen: Ohjaimen jatkuvasti skannaa rivit ja sarakkeet. Kun painiketta painetaan, se havaitsee aktivoitu rivin ja sarakkeen risteyksen, jonka avulla se voi purkaa, mikä painike on painettu.
Tämä tehokas asettelu vähentää tarvittavien johdotusyhteyksien määrää, mikä vähentää monimutkaisuutta ja vähentää valmistusprosessin kustannuksia.

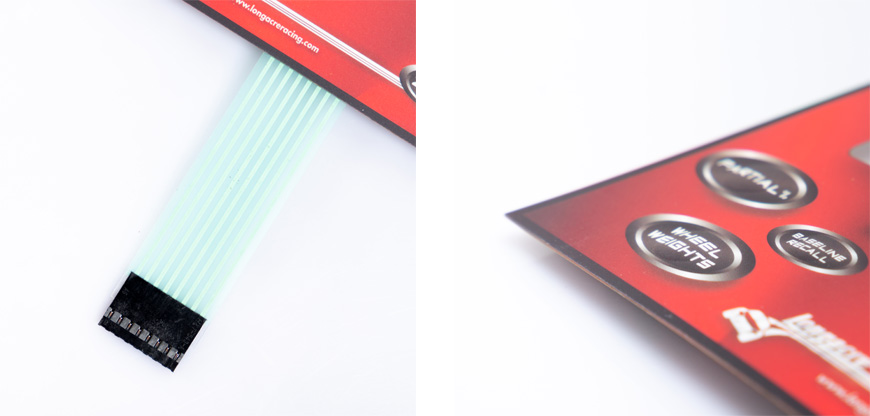

Kalvokerros on kytkin ylhäisin, joustava osa. Se on tyypillisesti valmistettu materiaaleista, kuten polyesteriä tai polykarbonaattia, jotka tarjoavat kestävyyttä ja joustavuutta. Kalvo sisältää painetun graafisen päällysteen, joka osoittaa käyttöliittymän etikettien, symbolien, tai kustakin kytkintoiminnosta vastaavat kuvakkeet. Tämä kerros suojaa myös taustalla piirikerroksia ja tarjoaa taktiili käyttöliittymän käyttäjälle.
Johtavat jäljet muodostavat ytimen matriisin kalvokytkin toiminnallisuuden. Nämä ovat ohuet, joustavat polut, jotka on valmistettu materiaaleista kuten kuparista tai hopeasta, jotka painetaan yhdelle tai useammalle kerrokselle. Matriisin järjestelyssä jäämät järjestetään riviin ja sarakkeisiin, joiden jokainen risteys vastaa tiettyä nappia. Kun painetta kohdistetaan kalvoon, vastaava rivi ja kolonni ottavat kosketuksiin, jolloin virtapiiri täydentää. Nämä jäljet kantavat sähkövirtaa, kun nappia painetaan, lähettäen signaalin laitteen ohjaimelle.
Graafinen päällyste on kalvokerroksen yläpuolella oleva liitäntä. Tämä päällyste ei ole pelkästään visuaalista viehätystä vaan myös ohjaa käyttäjän vuorovaikutusta. Se sisältää painetut etiketit, symbolit tai kuvakkeet, jotka vastaavat laitteen erityisiä toimintoja. Graafinen päällyste on yleensä suunniteltu korkealaatuisilla tulostustekniikoilla varmistaakseen selkeän näkyvyyden, joissa on joitakin malleja, joissa on taustavalo tai LED-valaistus lisätoimintoihin.
Terveydenhuollossa matriisikalvon kytkimiä käytetään usein laitteissa, kuten potilaan seurantajärjestelmissä, infuusiopumpuissa, diagnostiset laitteet ja diagnostiset kuvantamislaitteet. Nämä kytkimet tarjoavat korkean luotettavuuden, puhtauden ja käyttäjäystävän tason.Dly käyttöliittymät, jotka ovat ratkaisevia lääketieteellisissä ympäristöissä, joissa tarkkuus ja kestävyys ovat ensisijaisia. Lisäksi: kalvokytkin helposti puhdistettava pinta tekee siitä paremman valinnan hygieniaa vaativissa ympäristöissä.
Autoteollisuus käyttää matriisikalvon kytkimiä ohjauspaneelit, kojelautat ja infotainment järjestelmät. Niiden kyky kestää äärimmäisiä lämpötiloja, kosteutta ja värähtelyä tekee ne ihanteellisiksi käytettäviksi ajoneuvoissa. Matrix-kalvon kytkimet mahdollistavat kompaktimmat ja hienommat ohjausjärjestelmät, jolloin ne sopivat täydellisesti nykyaikaisiin autosuunnitteluihin. joka vaatii sekä estetiikkaa että toiminnallisuutta.
Matriikkakalvoja käytetään yleisesti ohjauspaneeleissa teollisuuskoneiden ja valmistuslaitteiden. Niiden lujuus, yhdistettynä niiden kyky kestää kovia ympäristöjä (kuten altistuminen öljyille, kemikaaleille, pöly, ja kosteus), tekee niistä hyvin soveltuvat teollisiin asetuksiin. Nämä kytkimet auttavat varmistamaan, että monimutkaisia koneita voidaan käyttää tehokkaasti, jossa on mahdollisimman pieni toimintahäiriön riski.
Kauko-ohjauksista mikroaaltouuneihin matriisikalvekytkimet ovat kaikkialla kuluttaja-elektroniikassa. Niiden edullinen ja tilatehokas suunnittelu soveltuu hyvin käyttäjäystävällisiä käyttöliittymiä tarvittaviin joukkomarkkinoiden tuotteisiin. Lisäksi: taktiili palaute ja helppokäyttöisyys tekevät niistä ihanteellisen ratkaisun monenlaisille elektronisille tuotteille, joita päivittäin käytetään. kuluttajat.
Matrix Membrane Switch: Edullisempi, koska sen yksinkertainen suunnittelu, vähemmän komponentteja ja helppo integroituminen valmistusprosesseihin.
Mekaaninen kytkin: Tyypillisesti kalliimpaa tuottaa, koska käytetään monimutkaisempia komponentteja ja yksittäisiä johdotuksia kunkin kytkimen.
Matrix Membrane Switch: Erittäin kestävä, kestävä pölyä, kosteutta ja kemikaaleja, mikä tekee niistä ihanteellisen kovia ympäristöjä.
Mekaaninen kytkin: Vaikka mekaaniset kytkimet ovat yleensä kestäviä, ne voivat olla alttiita kulumiseen ajan mittaan, erityisesti korkean käytön sovelluksissa.
Matrix Membrane Switch: Yleensä hiljaisempi, koska sillä ei ole mekaaninen klikkaaminen liittyy perinteisiin kytkimiin.
Mekaaninen kytkin: usein tuottaa ääniä tai ääniä painettuna, jotkut käyttäjät pitävät tyydyttävää, mutta toiset saattavat huomata häiritsevän.
Matrix Membrane kytkin: tarjoaa pehmeä, hiljainen palaute ja voi sisältää ominaisuuksia, kuten taktiili kupolit parantaa käyttäjäkokemusta.
Mekaaninen kytkin: Sisältää usein selvemmän taktiilipalauteen (klikkaa), jota jotkut käyttäjät haluavat sen selkeästi osoituksena, että kytkin on. on aktivoitunut.
Matrix Membraani kytkin: Erittäin tilatehokas, jolloin voidaan sisällyttää monia painikkeita pienellä alueella. Ihanteellinen kompakteille laitteille.
Mekaaninen kytkin: Vaatii enemmän tilaa, koska tarvitaan yksittäisiä komponentteja jokaiselle kytkimelle.
