Joustava painettu piiri: tuotantoprosessi, sovellukset ja edut

Joustavat painetut piirit (FPC) ovat tulleet kulmakivi modernissa elektroniikassa, tarjoamalla vertailumatonta joustavuutta ja tilaa säästäviä etuja. Nämä piirit ovat välttämättömiä eri toimialoilla, kuluttaja-elektroniikasta ilmailu- ja avaruusyksiköihin. Tässä artiklassa kiinnitetään huomiota tuotantoprosessiin, erilaisiin sovelluksiin ja tietokoneiden käytön eduihin.

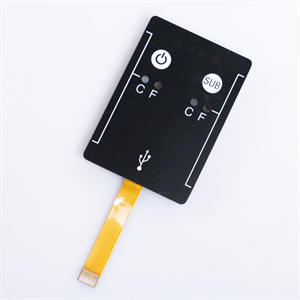

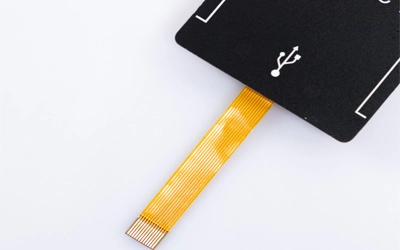

Mikä on joustava painettu piiri?

Joustavat painetut piirit, usein kutsutaan joustavat piirit, on valmistettu ohuesta, joustava substraatti, jonka avulla elektroniset komponentit voidaan liittää kompaktiin ja mukautuvaan muotoon. Toisin kuin perinteiset jäykkä PCB (Printed Circuit Boards), FPC voi taivuttaa, vääntää ja taittaa, Ne ovat ihanteellisia sovelluksiin, joissa tila ja joustavuus ovat tärkeitä.

Joustavien painettujen piirien tuotantoprosessi

FPC:n luominen edellyttää useita täsmällisiä vaiheita, jotka ovat keskeisiä piirin toimivuuden ja kestävyyden varmistamiseksi. Tässä on yleiskatsaus tuotantoprosessista:

1. Substraatin valinta

FPC:n tuotanto alkaa valitsemalla sopiva substraatti, joka on yleensä valmistettu polyimidista tai polyesterikalvoista. Polyimidi on suositeltu sen erinomaisen lämpötiedon ja sähköisten ominaisuuksien vuoksi, kun polyesteri valitaan sen kustannustehokkuuden ja joustavuuden vuoksi vähemmän vaativissa sovelluksissa.

2. Piirisuunnittelu

Kun alusta on valittu, seuraava vaihe on suunnitella piirin asettelu. Advanced CAD (Computer-Aided Design) -ohjelmistoa käytetään luoda yksityiskohtainen piirustuspiiri, mukaan luettuina johtavien jälkien, tyynyjen ja tarvittavien läpimittojen järjestäminen (kerrosten väliset yhteydet).

3. Photoresistinen sovellus ja kuvaaminen

Substraatti on päällystetty valonresistilla, valoherkkällä materiaalilla, joka määrittelee piirikuvion. Virtapiirin suunnittelu siirretään sitten alustalle kuvantamisen avulla. Kuvauksen aikana fotoresisti altistuu UV-valon läpi valokanavan, joka sisältää piirikuvion. Tämän jälkeen kehitetään altistuvia alueita ja jätetään taaksepäin haluttu piiri asettelu.

4. Kiinnittäminen

Seuraava vaihe on etsiminen, jossa alustan suojaamattomat alueet poistetaan. jätetään vain valokuvastin määrittelemät johtavat polut. Tähän prosessiin sisältyy tyypillisesti sellaisia kemikaaleja, jotka poistavat ei-toivottua ainetta valikoivasti vahingoittamatta perussubstraattia.

5. Poraus ja pinnoitus

Kaikki välttämättömät lähtöaineet porataan alustaan. Nämä reiät on sitten pinnoitettu johtavalla materiaalilla, kuten kuparilla, luoda sähköyhteyksiä piirin eri kerrosten välille.

6. Laminaatio ja loppukokous.

Jos FPC on monikerroksinen, kerrokset laminoidaan yhdessä lämmön ja paineen avulla. Tämän prosessin avulla varmistetaan, että kerrokset ovat turvallisesti sitoutuneet vaikuttamatta piirin joustavuuteen. Lisäksi FPC on koottu tarvittaviin osiin, kuten liittimiin tai liittimiin, piirin täydentämiseksi.

7. Testaus ja laadunvalvonta

Ennen kuin FPC on käyttövalmis, sillä tehdään tiukat testit sen varmistamiseksi, että se täyttää kaikki sähköiset ja mekaaniset eritelmät. Testaukseen voi kuulua jatkuvuuden tarkastuksia, impedanssin testaus ja ympäristön stressitestejä piirin luotettavuuden varmistamiseksi.

Joustavien painettujen piirien sovellukset

FPC ovat uskomattoman monipuolisia ja löytää sovelluksia lukuisilta toimialoilta. Tässä joitakin yleisimpiä käyttötarkoituksia:

1. Kuluttajaelektroniikka

FPC:tä käytetään laajasti kuluttaja-elektroniikassa, mukaan lukien älypuhelimet, tabletit ja vaatteet. Niiden kyky mahtua kompakti tiloja ja kestää usein taivutus tekee niistä ihanteellinen näille laitteille. FPC mahdollistaa eri komponenttien saumattoman integroinnin, mikä edistää hoikempia ja tehokkaampia suunnitelmia.

2. Autoteollisuus

Autoteollisuudessa FPC:tä käytetään kojelaudan näyttöissä, valaistusjärjestelmissä ja anturiyhteyksissä. Niiden kestävyys ja kyky toimia kovissa ympäristöissä tekevät niistä sopivia autojen sovelluksiin, joissa luotettavuus on kriittistä.

3. Lääketieteelliset laitteet

Lääketieteelliset laitteet, kuten kuulolaitteet, sydämentahdistimet ja diagnostiset laitteetKymmenen riippuu niiden pienen koon ja joustavuuden vuoksi. FPC:t mahdollistavat näiden laitteiden olevan kompaktia ja kevyitä, mikä parantaa potilaan mukavuutta ja helppokäyttöisyyttä.

4. Ilmailu ja puolustus

Ilmailu- ja puolustusteollisuus käyttää FPC:tä satelliiteissa, avioniikassa ja ohjusohjausjärjestelmissä. Piirien kevyt paino ja kyky kestää äärimmäiset lämpötilat ja värähtelyt ovat keskeisiä etuja näissä korkean suorituskyvyn sovelluksissa. ..

5. Teollisuuslaitteet

FPC:t löytyvät myös teollisista laitteista, joissa ne yhdistävät anturit, ohjaimet ja näytöt. Niiden joustavuus mahdollistaa niiden integroitumisen liikkuviin osiin koneisiin, jotka tarjoavat luotettavia yhteyksiä dynaamisissa ympäristöissä.

Joustavien painettujen piirien edut

Joustavat painetut piirit tarjoavat useita etuja perinteisiin jäykkiin PCB-yhdisteisiin nähden. Siksi FPC on yhä enemmän parempi:

1. Tila ja painon säästöt

FPC:t ovat merkittävästi kevyempiä ja ohuempia kuin jäykät PCB-yhdisteet, minkä vuoksi ne ovat ihanteellisia sovelluksissa, joissa tila ja paino ovat suurempia. Niiden kyky mukautua tiukkoja tiloja mahdollistaa kompaktimman ja tehokkaamman mallin.

2. Joustavuus ja kestävyys

Kyky taivuttaa, vääntää, ja taittaa FPC ilman rikkomista tekee niistä erittäin kestäviä sovelluksissa, jotka vaativat usein liikkuvuutta. Tämä joustavuus vähentää myös mekaanisen vikaantumisen riskiä ja pidentää piirin käyttöikää.

3. Luotettavuuden parantaminen

FPC:t vähentävät liittimien ja juotisten liitosten tarvetta, jotka ovat yleisiä vikoja perinteisissä PCB-yhdisteissä. Näiden komponenttien poistaminen FPC tarjoaa luotettavuuden parantamista ja vähentää yhteyksien todennäköisyyttä.

4. Parannettu suunnittelun joustavuus

Kyky suunnitella monimutkaisia, kolmiulotteisia FPC-muotoja tarjoaa insinööreille enemmän vapautta luoda innovatiivisia tuotteita. Tämä suunnittelun joustavuus on erityisen hyödyllistä teollisuudenaloilla, kuten kuluttaja-elektroniikalla ja ilmailualalla, joissa usein tarvitaan ainutlaatuisia muototekijöitä.

5. Kustannustehokas valmistusteollisuus

Vaikka alkuperäinen suunnittelu ja rakenne voi olla kalliimpi kuin jäykkien PCB-yhdisteiden osalta, kokonaiskustannukset voivat olla pienemmät suuren määrän tuotannossa. Liittimien vähentäminen ja automaattisen kokoonpanon mahdollisuus vaikuttavat kustannussäästöön.

Joustavat painetut piirit ovat elintärkeä teknologia modernissa elektroniikassa, tarjotaan lukuisia etuja, jotka tekevät niistä välttämättömiä useissa sovelluksissa. Niiden tuotantoprosessista, joka korostaa täsmällisyyttä ja luotettavuutta, niiden erilaisiin käyttötarkoituksiin eri toimialoilla, FPC on monipuolinen ja tehokas ratkaisu. Riippumatta siitä, onko kuluttaja-elektroniikka, autojärjestelmissä tai ilmailualan sovelluksissa, FPC tarjoaa joustavuutta, kestävyyttä, ja suunnitteluetuja, joita tarvitaan täyttämään nykyisen kehittyneen teknologian vaatimukset.

Usein kysymyksiä

1. Mitä materiaaleja käytetään yleisesti FPC:ssä?
Polyimidi ja polyesteri ovat yleisimmät substraatit, joissa käytetään kuparia johdettavissa kerroksissa.

2. Miten FPC:t verrataan perinteisiin jäykkiin PCB-yhdisteisiin?
Yhdistetyt tiedot tarjoavat suurempaa joustavuutta, painon alenemista ja luotettavuutta, joten ne soveltuvat sovelluksiin, joissa nämä tekijät ovat ratkaisevia.

3. Voidaanko FPC:tä käyttää korkean lämpötilan ympäristöissä?
Kyllä, erityisesti polyimidisubstraatteja, jotka kestävät äärimmäisiä lämpötiloja.

4. Mitkä ovat sosiaalikomitean rajoitukset?
FPC:t voivat olla kalliimpia suunnitella ja tuottaa pieniä määriä, ja ne voivat vaatia erikoistuneita kokoonpanoprosesseja.

5. Kuinka kauan FPC:n tuotantoprosessi kestää?
Tuotantoaika vaihtelee, mutta se kestää yleensä useita viikkoja suunnittelusta lopulliseen testaukseen riippuen piirin monimutkaisuudesta.
