Nykyisessä teknologiaympäristössä sähköisten laitteiden toimivuus on ratkaisevan tärkeää. Yksi olennainen osa, joka usein jää huomaamatta, on kalvokytkin. Näillä ohuilla, joustavilla ja kestävillä kytkimillä on merkittävä rooli erilaisissa sähköisissä sovelluksissa, mukaan lukien ohjauspaneelit, lääkinnälliset laitteet ja teollisuuskoneet. Tässä opassaKalvokytkimet, Tutkivat niiden rakentaminen, toiminta, ja sovellukset yksityiskohtaisesti.

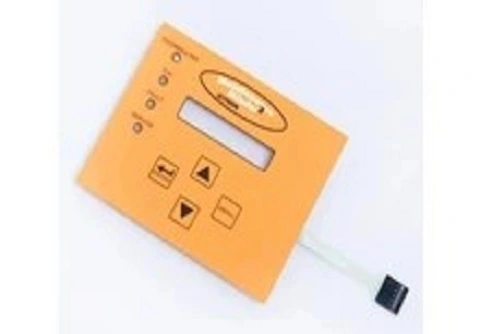

Kalvokytkin on käyttöliittymä, joka yhdistää toiminnallisuuden ja esteettinen vetovoima. Nämä kytkimet koostuvat useista joustavan materiaalikerroksista, jotka toimivat yhdessä eri toimintojen suorittamiseksi. Kalvokytkimet on suunniteltu ohuiksi, kompaktiksi ja kestäviksi, niiden tekeminen sovelluksissa, joissa tila on rajoitettu ja luotettava toiminta on ratkaisevan tärkeää. Niiden monipuolisuus on johtanut laajaan käyttöönottoon kuluttaja-elektroniikan, lääkinnällisten laitteiden, teollisuuden ohjauspaneelien ja muuten.

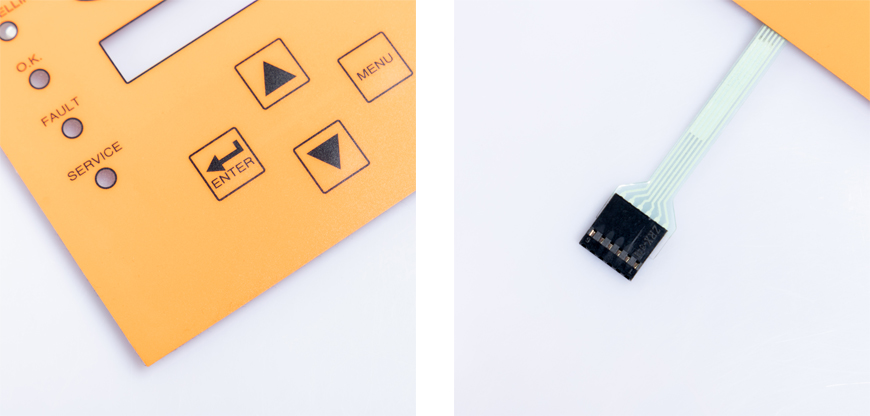

Kalvokytkin yläkerrosta kutsutaan graafiseksi päällykseksi. Se on kytkin osa, johon käyttäjä on suoraan vuorovaikutuksessa. Tämä kerros on tyypillisesti painettu grafiikka, kuvakkeet, etiketit ja painikkeet, jotka osoittavat kytkin toiminnot. Graafinen päällyste on usein valmistettu kestävistä materiaaleista, kuten polyesteriä, polykarbonaattia, tai akryyli varmistaa pitkäikäisyys ja suojaa kulumista vastaan. Tämän kerroksen suunnittelu on mukautettavissa tiettyihin tuotevaatimuksiin, kuten väreihin, symboleihin ja käyttäjien mieltymyksiin.
Graafisen päällysteen alapuolella on välikerros, joka erottaa kalvokytkin ylä- ja alakerrokset. Väline on tyypillisesti johtamaton materiaali, joka estää virtapiirin valmistumisen, kunnes paine on kohdistettu. Avaimen varmistaa, että kytkin pysyy auki, kunnes se on aktivoitu ja tarjoaa luotettavan ja reagoivan käyttöliittymän.
Alakerros, joka tunnetaan myös piirikerroksena, sisältää johtavat jäljet, jotka muodostavat kytkin piirin. Tämä kerros on tyypillisesti valmistettu materiaaleista, kuten kuparista tai johtava musteesta, ja se on painettu tai kaivertettu joustavalle alustalle. Kun painetta kohdistetaan graafiseen päällysteeseen, johtavat jäljet saavat kosketuksen keskenään. Virtapiirin täydentäminen ja halutun toiminnan käynnistäminen. Piirikerroksen joustavuus mahdollistaa kalvokytkin olevan kevyt ja sopiva eri laitteissa.
Pitääksesi kaikki kerrokset turvallisesti yhdessä, kalvon kytkimeen kiinnitetään liimakerros. Tällä kerroksella varmistetaan, että eri osat ovat tiukasti kiinni ja pysyvät ehjinä, jopa vaativissa ympäristöissä. Käytetty liima on tyypillisesti vahva, paineherkkä tyyppi, joka tarjoaa vahvan sidoksen aiheuttamatta vahinkoa laitteen pinnalle.
Kalvokytkimet, kuten kaltaisetLed taustavalo kalvon kytkin.Toimivat paineherkän kosketuksen periaatteen mukaisesti. Kun käyttäjä kohdistaa painetta tiettyyn alueeseen graafisessa päällysteessä, joustava kalvokerros taivuttaa ja ottaa kosketuksen sen alla olevan piirikerroksen kanssa. Tämä toiminta sulkee sähkövirtapiirin, jolloin virta voi virrata ja täydentää syötteen.
Kalvon kytkin voidaan suunnitella antamaan palautetta kahdella tavalla:
Taktiili palaute: Jotkut kalvon kytkimet on suunniteltu taktiililla palautetta, joka antaa fyysisen "klikku" tai vastuksen, kun kytkin on aktivoitu. Tämä palaute auttaa käyttäjiä tietämään, milloin syöttö on rekisteröity.
Muissa tapauksissa, kalvokytkimet eivät saa antaa fyysistä palautetta, mutta ne reagoivat silti luotettavasti, kun painetta kohdistetaan, yleisesti käytetään ohjuksissa, minimalistisia malleja.
Kalvokytkimet on suunniteltu sekä intuitiivisiä että luotettavia, yksinkertaisia, vähäprofiilinen suunnittelu, joka tarjoaa helpon integroitumisen laajaan valikoimaan laitteita.
Space-Saving Design: Kalvokytkimet ovat ohuet ja kompakti, joten ne soveltuvat käyttöön laitteissa, joissa tilaa on rajoitettu, kuten kuluttaja-elektroniikka, lääkinnälliset laitteet ja teollisuuden ohjauspaneelit.
Kestävyys ja pitkäikäisyys: Valmistettu joustavista materiaaleista, kalvon kytkimet ovat erittäin kestäviä, kulumisen kestäviä, ja pystyvät kestämään usein pitkän aikavälin käyttöä. Perinteisiin mekaanisiin kytkimiin verrattuna ne hajoavat vähemmän todennäköisesti.
Mukautusvaihtoehdot: Kalvokytkimet ovat erittäin muokattavissa suunnittelun, asettelun ja toiminnan suhteen. Graafiset päällysteet voidaan tulostaa mukautetuilla symboleilla, logoilla, ja väriteemoja, jotka sopivat merkin identiteetti tai käyttäjän mieltymyksiä. Lisäksi kalvon kytkimiä voidaan sovittaa taktiiliin tai ei-taktiiliin palautetta sovelluksesta riippuen.
Kestävyys kosteutta ja saasteita: Koska niiden suljettu rakennus, kalvon kytkimet ovat erittäin kestäviä kosteutta, pöly, lika ja muut epäpuhtaudet. Näin ne soveltuvat kovissa ympäristöissä, myös teollisuus- ja lääketieteellisissä sovelluksissa.
Oikeiden materiaalien valinta on kalvokytkin suorituskykyä ja kestävyyttä. Materiaalit, kuten polyesteri, polyimidi, ja polykarbonaatti valitaan graafiseen päällysteeseen ja liimakerroksiin niiden joustavuuden, kestävyyden vuoksi, ympäristötekijöiden vastustus. Johtavat jäljet tehdään usein kuparista, hopeasta tai johtavista musteista.
Graafiset päällysteet tulostetaan käyttämällä erikoistunutta tulostustekniikkaa, kuten näytön tulostusta tai digitaalista tulostusta, varmistaa, että värit, teksti ja kuvakkeet ovat tarkkoja ja kestäviä. Kun graafinen päällys on painettu, se leikataan huolellisesti vaadittuun muotoon ja kokoon, jotta suunnittelu-eritelmiä vastaavat.
Kun yksittäiset kerrokset on valmistettu, ne kootaan huolellisesti. Avoimen kerros on sijoitettu graafisen päällysteen ja piirikerroksen väliin, jolloin kytkin pysyy auki, kunnes se on aktivoitu. Tämän jälkeen kerrokset liitetään yhteen liimakerroksella, jota käytetään kiinnittämään kaikki osat paikoilleen. Yhteydet tehdään piiriin ja kytkin testataan, jotta se toimii oikein.
Ennen kuin kalvokytkin lähetetään, se läpäisee tiukka testaus varmistaakseen luotettavuuden. Tähän sisältyvät johtavuuden testit, paineherkkyyden, taktiilin palautteen ja ympäristön vastuksen testit. Mahdollisia kysymyksiä selvitetään ja ratkaistaan tässä vaiheessa sen varmistamiseksi, että lopputuote täyttää tarvittavat laatuvaatimukset.
K: Voidaanko kalvon kytkimiä käyttää ulkosovelluksissa?
V: Kyllä, kalvon kytkimet voidaan suunnitella niin, että ne ovat kestäviä ympäristötekijöille, jolloin ne soveltuvat ulkokäyttöön.
K: Onko kalvon kytkimiä helppo puhdistaa?
V: Kyllä, kalvokytkimet on helppo puhdistaa ja kestää desinfiointimenettelyjä, tekevät ne ihanteelliset lääketieteellisiin ja teollisiin ympäristöihin.
K: Mikä on tyypillisen kalvokytkin elinikä?
V: Kalvokytkin voi vaihdella käytöstä riippuen, mutta ne tunnetaan kestävyydestään ja voivat kestää monta vuotta.
K: Voinko saada kalvokytkin, jossa on mukautettu grafiikka?
V: Ehdottomasti, kalvokytkimet voidaan muokata grafiikalla, kuvakkeilla, ja etikettejä, jotka vastaavat tuotteen brändi.
K: Ovatko kalvosukytkimet kustannustehokkaita mekaanisiin kytkimiin verrattuna?
V: Kyllä, kalvon kytkimet ovat usein kustannustehokkaampia, koska niiden tuotanto- ja kokoonpanokustannukset ovat alhaisemmat.
