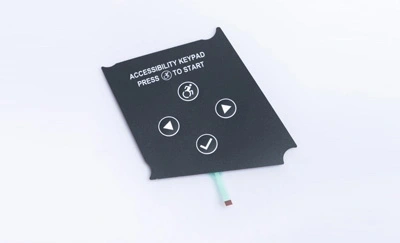

Kohokuvioitu membraanivaihti

Kohokuviointi on yleinen valmistusprosessi, jota käytetään kalvokytkimien valmistuksessa luoda nostettuja tai upotettuja alueita kytkimen pinnalle .. Kalvokytkimet ovat ohut. joustavat laitteet, joita käytetään erilaisissa elektronisissa laitteissa ja ohjauspaneeleissa käyttäjäliittymän tarjoamiseksi syöttötietoja varten.

Tässä miten kohokuviointia käytetään yleensä kalvokytkimien yhteydessä:

Materiaalivalinta: Kalvokytkimet rakennetaan tyypillisesti käyttämällä useita materiaalikerroksia, mukaan lukien graafinen päällyste, liimakerros, välikerros ja piirikerros. Graafinen yläkerros on yläkerros, ja se on se osa, johon käyttäjät vuorovaikuttavat. Se on usein valmistettu materiaaleista, kuten polyesteriä tai polykarbonaattia.

Suunnittelu ja taideteos: Kytkin käyttöliittymän suunnittelu ja taideteos luodaan, määritellään painikkeiden sijainti, kuvakkeet, etiketit ja muut ominaisuudet.

Kohokuviointi Tooling: Voidakseen luoda kohotetut tai upotetut alueet graafisessa päällyksessä, käytetään kohokuviointityökaluja tai kuore. Nämä työkalupalat on suunniteltu vastaamaan haluttua kuviota tai muotoa kohokuvio.

Kohokuviointiprosessi: Graafinen päällysmateriaali sijoitetaan kohokuviointityökalujen ja paine- tai rullajärjestelmän väliin. Painetta ja lämpöä kohdistetaan työkaluun, joka painaa materiaalia ja luo nostetut tai upotetut alueet suunnittelun mukaisesti. Tämä prosessi toteutetaan usein valvotussa ympäristössä johdonmukaisuuden varmistamiseksi.

Lopullinen kokoonpano: kohokuvioinnin jälkeen graafinen päällyste yhdistetään tyypillisesti muihin kalvokytkin kerroksiin, mukaan lukien välikerros ja piirikerros, täydellisen kokoonpanon luomiseksi. Tähän kokoonpanoon voi sisältyä myös lisäkomponentteja, kuten LED-valoja, liittimiä ja liimakerroksia.

Testaus ja laadunvalvonta: Valmiin kalvokytkin testataan ja laadunhallintaprosesseja sen varmistamiseksi, että kaikki painikkeet ja ominaisuudet toimivat tarkoitetulla tavalla. Tähän voi kuulua sähkötestaus kytkimen johtavuuden varmistamiseksi.

Kohokuviointi palvelee useita tarkoituksia kalvokytkimet:

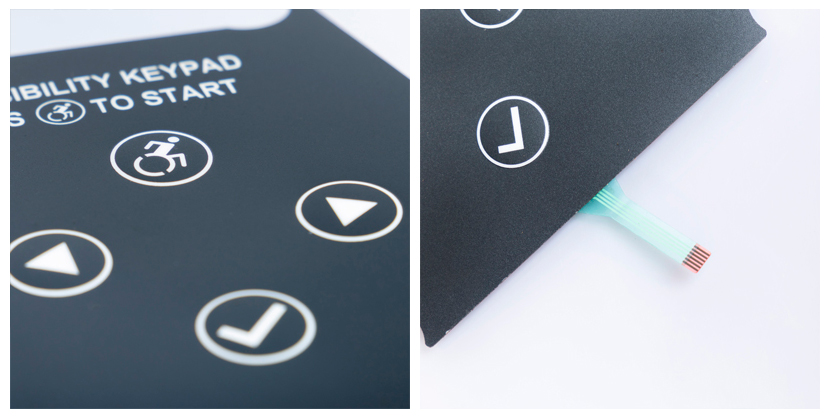

Taktiili palaute: Kohonnut painetut alueet antavat käyttäjille taktiilin palautetta, kun he painavat nappia, käyttäjäkokemuksen parantaminen.

Kestävyys: Kohokuvioidut alueet voivat olla kestävämpiä ja kulumisen kestäviä verrattuna painettuun grafiikkaan, varmistetaan, että kytkin toimii pitkään.

Estetiikka: Kohokuviointia voidaan luoda visuaalisesti houkuttelevia ja tunnusomaisia malleja, helpottaa käyttäjien paikantamista ja vuorovaikutusta tiettyjen painikkeiden ja ominaisuuksien kanssa.

Muokkaus: Kalvokytkimet voidaan räätälöidä ainutlaatuisilla kohokuvioilla, muodoilla ja tekstureilla täyttämään erityiset suunnitteluvaatimukset.

Kohokuviointi on vain yksi monista valmistustekniikoista, joita käytetään kalvosukytkimien valmistuksessa. Valmistajat voivat käyttää sovelluksesta ja suunnittelueritelmistä riippuen myös muita ominaisuuksia, kuten taustavalo, metalli kupolit taktiiliseen vastaukseen, ja enemmän luoda käyttäjäystävällinen ja toiminnallinen käyttöliittymä.
