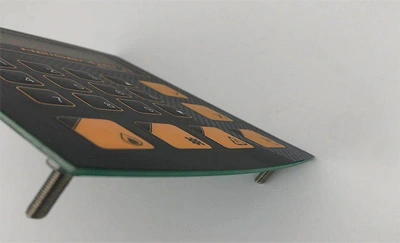

PCB Membrane kytkimien käyttämisen edut

Nykyisessä nopeassa maailmassa teknologia edistyy edelleen nopeasti. ja sen avulla tarvitaan tehokkaampia ja monipuolisempia ratkaisuja. Yksi tällainen ratkaisu on PCB-kalvon kytkin, Huipputeknologia, joka mullistaa vuorovaikutuksen sähköisten laitteiden kanssa. Tässä blogissa tutkimme PCB-kalvosukytkimien hyödyt ja miten ne muovaavat teknologian integraation tulevaisuutta.

Mikä on PCB Membrane Switch?

Ennen kuin sukellamme PCB-kalvon kytkimien etuihin, ymmärretään ensin, mitä ne ovat. PCB (Printed Circuit Board) kalvon kytkin on käyttäjän tyyppi, joka käyttää ohutta, joustava piirilevy elektronisten laitteiden ohjaamiseksi. Kytkin koostuu useista kerroksista, mukaan luettuina ylimmäinen graafinen päällyste, välikerros ja painettu piiri, ja tukikerros. Kun painetta kohdistetaan kytkimeen, se aktivoi piirin ja laukaisee halutun toiminnon.

Kestävyys

Yksi PCB-kalvon kytkimien keskeisistä etuista on niiden kestävyys. Toisin kuin perinteiset mekaaniset kytkimet, jotka ovat alttiita kulumaan ja repeämään ajan mittaan, PCB-kalvon kytkimet on suunniteltu kestämään miljoonia toimintoja menettämättä toimintakykyään. Tämä tekee niistä ihanteellisia käyttöön korkean kysynnän sovelluksissa, kuten lääkinnällisiin laitteisiin, teollisuuslaitteisiin ja kuluttaja-elektroniikkaan.

Muokkaus

Toinen PCB-kalvon kytkimien etu on niiden joustavuus ja räätälöityvyys. Graafinen päällyste voidaan muokata eri värejä, tekstuureja ja malleja täyttämään yksilölliset vaatimukset kunkin sovelluksen. Lisäksi piiri asettelu voidaan räätälöidä erilaisten kytkimen kokoonpanojen, kuten taktiili palautetta, taustavalo, ja vaihtuva käyttövoima. Tämän tason räätälöinti antaa valmistajille mahdollisuuden luoda käyttöliittymät, jotka ovat sekä esteettisesti miellyttäviä ja erittäin toimivia käyttäjiä aal.

Tilaa säästäminen

PCB-kalvon kytkimet tunnetaan myös niiden kompaktista ja tilaa säästävästä suunnittelusta. Toisin kuin perinteiset kytkimet, jotka vaativat suuria komponentteja ja monimutkaisia johdotuksia, PCB-kalvon kytkimet ovat ohuet, kevyt, ja voidaan asentaa suoraan laitteen pinnalle. Tämä ei ainoastaan vähentää laitteen kokoa, vaan myös yksinkertaistaa kokoonpanoprosessia ja alentaa valmistuskustannuksia.

Tiivistys

PCB-kalvon kytkimet on suunniteltu sulkemaan pölyä, kosteutta ja muita ympäristön saasteita vastaan. Kytkin kerrokset liitetään yhteen liima- tai lämpötilalla, luoda vedenpitävä este, joka suojaa piiriä vaurioilta. Tämä tiivistysominaisuus tekee PCB-kalvon kytkimet sopivat käyttöön karuissa ympäristöissä, joissa perinteiset kytkimet olisivat alttiita korroosioon. tai toimintahäiriö.

Lopuksi, PCB kalvokytkimet tarjoavat lukuisia etuja, jotka tekevät niistä houkuttelevan valinnan valmistajille, jotka haluavat parantaa toimintaa sähköiset laitteet ja estetiikka. Niiden kestävyys, mukautettavuus, tilaa säästävä suunnittelu, ja tiivistysvalmiudet, PCB-kalvosukytkimet muovaavat teknologian integroinnin tulevaisuutta ja asettavat uusia standardeja käyttöliittymän suunnittelulle. Kun teknologia kehittyy jatkuvasti, Voimme odottaa, että PCB-kalvosukytkimien innovatiivisia sovelluksia monilla aloilla.
