KalvosukytkimetOvat olennainen osa monia elektronisia laitteita. Ne ovat tyyppinen käyttöliittymä, joka mahdollistaa käyttäjän vuorovaikutuksen laitteen kanssa painamalla kytkintä. Kalvokytkin koostuu useista materiaalikerroksista, jotka on koottu tietyssä järjestyksessä kytkimen luomiseksi. Tässä artikkelissa tarkastellaan tarkemmin, miten kalvosukytkimet valmistetaan, niiden rakentamisessa käytetyt materiaalit, ja erilaiset kalvokytkimet.
Kalvokytkimet ovat olennainen osa monia elektronisia laitteita. Niitä käytetään kaikessa kuluttajaelektroniikasta teollisuuslaitteisiin. Kalvokytkimet ovat tyypillisesti suunniteltu helppokäyttöisiä, luotettavia ja kestäviä. Niitä voidaan räätälöidä niin, että niitä käytetään laitteen erityistarpeisiin. Tässä kirjoituksessa tarkastelemme tarkemmin sitä, miten voimme tarkastella,Kalvon kytkintuotteetOn valmistettu.
Kalvokytkin on tyyppinen kytkin, joka koostuu useista materiaalikerroksista. Se koostuu tavallisesti graafisesta pintakerroksesta, liimakerrosta, piirikerrosta, välikorksesta ja taustakerrosta. Kun käyttäjä painaa kytkintä, kytkimen kerrokset ovat paineita, jolloin virtapiiri sulkeutuu ja saattaa sähköliitännän.
Kalvokytkin rakentamiseen käytetään useita eri materiaaleja. Jokainen kytkin kerros palvelee tiettyä tarkoitusta ja koostuu eri materiaalista.
* Graafinen päällys

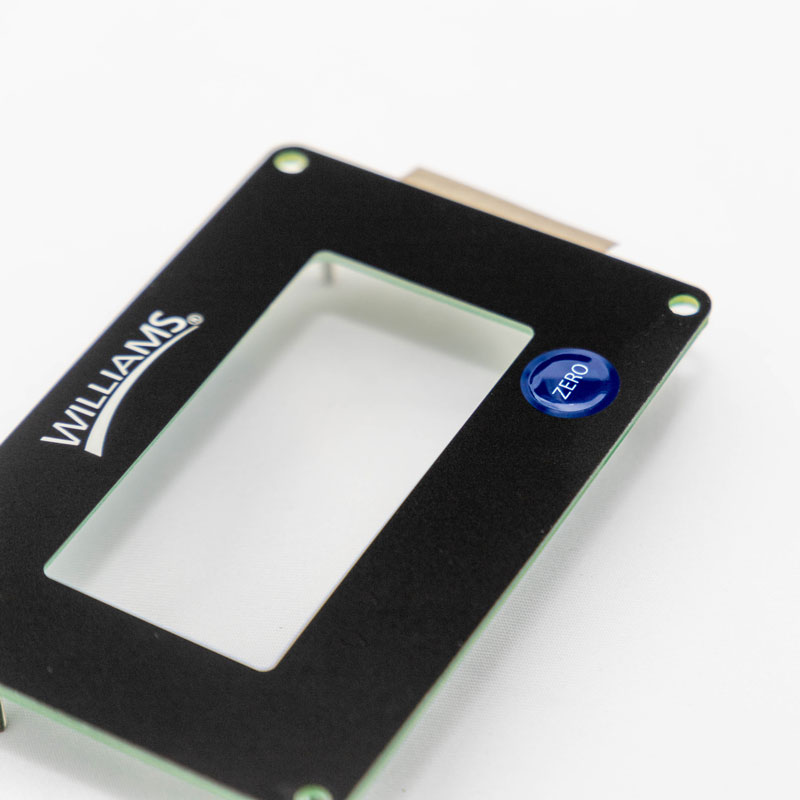

Graafinen päällyste on kalvokytkin yläkerros. Se on tyypillisesti valmistettu polyesteri- tai polykarbonaattimateriaalista ja on painettu kytkimen suunnittelulla.
* Liimakerros.
Liimakerrosta käytetään graafisen päällysteen kiinnittämiseen piirikerrokseen. Se on yleensä valmistettu paineherkistä liima-aineesta.
* Circuit kerros.
Piirikerros on kerros, joka sisältää kytkimen sähköliitännät. Se on tyypillisesti valmistettu kuparia tai hopeaa, joka painetaan polyesterin substraattiin.
* Spacer kerros.
Erityiskerros käytetään tarjoamaan tilaa piirikerroksen ja tukikerroksen välillä. Se on tyypillisesti valmistettu polyesterimateriaalista ja sitä käytetään luomaan kytkimen taktiilin vaste.
* Taustakerrossa

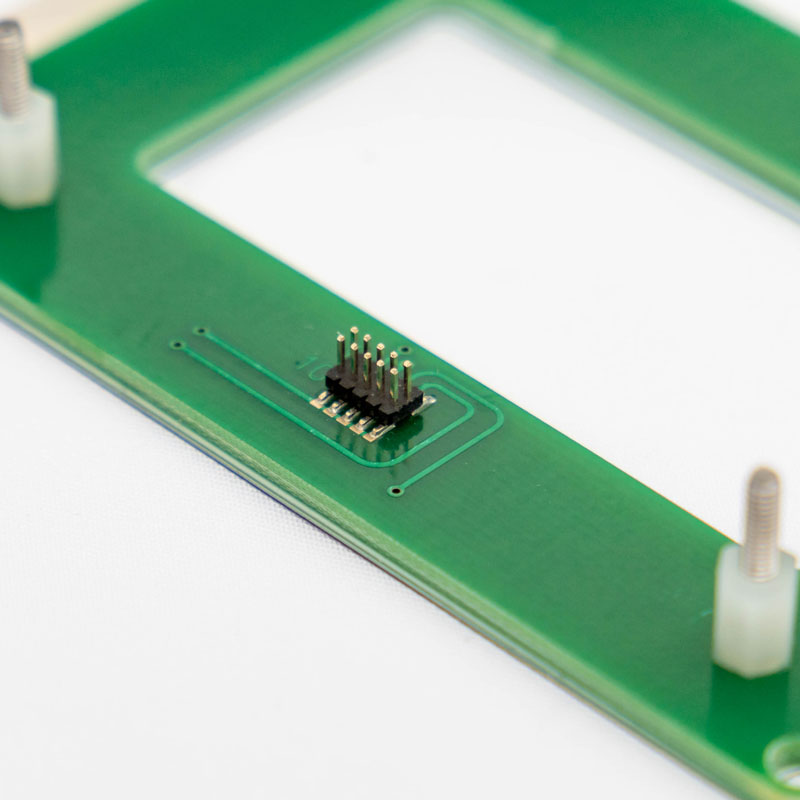

Taustakerros on kalvokytkin alakerros. Se on tyypillisesti valmistettu polyesteri- tai polykarbonaattimateriaalista ja sitä käytetään tukemaan kytkintä.
Kalvokytkin valmistusprosessi, mukaan lukien sovellukset onMukautettu kalvon näppäimillä, Tyypillisesti koostuu useista eri vaiheista. Näitä vaiheita ovat suunnittelu ja suunnittelu, graafisen päällysteen tulostaminen, piirikerroksen luominen, kerrosten laminointi, ja leikkaus ja viimeistely.
* Suunnittelu ja suunnittelu
Ensimmäinen vaihe valmistusprosessissa on kalvokytkin suunnittelu ja suunnittelu. Tähän sisältyy kytkimen koon ja muodon määrittäminen sekä sähköyhteyksien sijoittaminen.
**Graafisen päällyksen tulostaminen
Kun suunnittelu on viimeistelty, graafinen päällys painetaan. Tämä tehdään yleensä käyttämällä digitaalista tulostusprosessia, joka mahdollistaa korkean resoluution kuvia ja hienoja yksityiskohtia.
* Luominen piirikerrossa
Seuraavaksi luodaan piirikerros. Tähän sisältyy piirikuvion tulostaminen polyesterin substraattiin käyttäen kuparia tai hopeaa johtavaa mustetta. Piirikuvio on suunniteltu tarjoamaan tarvittavat sähköyhteydet kytkimelle.
* Laminaatio kerrokset
Kun graafinen pinta- ja piirikerros on painettu, ne laminoidaan yhdessä liimakerroksen ja välikerroksen kanssa. Tähän prosessiin sisältyy lämpöä ja painetta yhdistää kerrokset.
* Leikkaus ja viimeistely
Kun kerrokset on laminoitu yhdessä, kytkin leikataan haluttuun muotoon. Tämä sisältää leikkauksen läpi kaikki kerrokset kytkin luoda lopullinen muoto. Sitten kytkin päättyy lisäämällä tarvittava kohokuviointi, teksturointi tai painaminen kytkimen pintaan.
Kalvokytkimiä on kaksi päätyyppiä: taktiilit ja ei-taktiilit kytkimet.
Taktiilikalvon kytkimet on suunniteltu antamaan käyttäjälle palautetta, kun kytkin painetaan. Niillä on tyypillisesti kupolin muotoinen painike, joka painaa kun kytkin painetaan, antaen taktiilin vaste.
Ei-taktiilit kalvon kytkimet eivät anna käyttäjälle palautetta, kun kytkin painetaan. Niillä on tyypillisesti tasainen pinta, ja ne vaativat vähemmän voimaa aktivoida kuin taktiilit kytkimet.
Kalvokytkimet tarjoavat useita etuja muiden kytkimien verrattuna. Ne ovat tyypillisesti kestävämpiä ja luotettavampia kuin mekaaniset kytkimet, koska niillä ei ole liikkuvia osia, jotka voivat kulua pois. Niitä on myös helppo puhdistaa ja puhdistaa, joten ne ovat ihanteellisia lääkintä- ja elintarvikkeiden käsittelylaitteissa. Lisäksi kalvokytkimiä voidaan räätälöidä soveltamaan laitteen erityistarpeisiin, joissa niitä käytetään.
Kalvokytkimet ovat olennainen osa monia elektronisia laitteita. Ne koostuvat useista materiaalikerroksista, jotka on koottu tietyssä järjestyksessä kytkimen luomiseksi. Valmistusprosessiin sisältyy useita vaiheita, kuten suunnittelu ja suunnittelu, graafisen päällyksen tulostaminen, piirikerros luominen, Laminoit kerroksia, leikkaus ja viimeistely. Kalvokytkimiä on kaksi päätyyppiä: taktiilit ja ei-taktiilit kytkimet. Kalvokytkimet tarjoavat useita etuja muita kytkimiä, kuten kestävyys, luotettavuus ja räätälöinti.
Mihin kalvokytkintä käytetään?
Käyttäjän ja elektronisen laitteen välisenä liitännänä käyttäjä voi syöttää komentoja painamalla kytkintä.
Mitä materiaaleja käytetään kalvon kytkimen tekemiseen?
Kalvon kytkin koostuu useista materiaalikerroksista, mukaan lukien graafinen päällyste, liimakerros, piirikerros, väliainekerros ja tukikerros.
Mikä ero on taktiilin ja ei-taktiilin kalvon kytkimen välillä?
Taktiili kalvon kytkin antaa palautetta käyttäjälle, kun kytkin painetaan. kun ei-taktiili kytkin ei.
Ovatko kalvon kytkimet kestäviä?
Kyllä, kalvokytkimet ovat tyypillisesti kestävämpiä ja luotettavampia kuin mekaaniset kytkimet, koska heillä ei ole liikkuvia osia, jotka voivat kulua pois.
Kyllä, kalvokytkimiä voidaan mukauttaa niin, että niitä käytetään laitteen erityistarpeisiin.
